Condulete EX: Instalação, Normas Legais e Contribuição para Manutenção em Áreas Classificadas

Conduletes EX, ou caixas de passagem à prova de explosão, são componentes cruciais em instalações elétricas de áreas classificadas, onde há risco de formação de atmosferas explosivas. Projetados para conter explosões internas e impedir sua propagação, eles garantem a máxima segurança, protegendo contra a ignição de gases, vapores ou poeiras combustíveis.

Como realizar a instalação segura de um Condulete EX?

A instalação de um Condulete EX exige atenção redobrada para garantir a segurança e a conformidade legal. Estes invólucros de proteção organizam o encontro de fios e cabos elétricos, permitindo a derivação e facilitando a passagem dos condutores pelos eletrodutos, isolando as conexões de fatores externos.

Para conduletes à prova de explosão, a instalação é ainda mais crítica devido à natureza dos ambientes em que são empregados. Eles são projetados para conter explosões internas e impedir sua propagação para o ambiente externo. A instalação deve seguir rigorosamente normas técnicas como a ABNT NBR IEC 60079-14, que trata do projeto, seleção e montagem de instalações elétricas em atmosferas explosivas.

Pontos chave na instalação de um Condulete EX incluem:

• Fixação: Todos os parafusos que fixam a tampa ao corpo devem ser instalados e devidamente apertados para manter a integridade do invólucro.

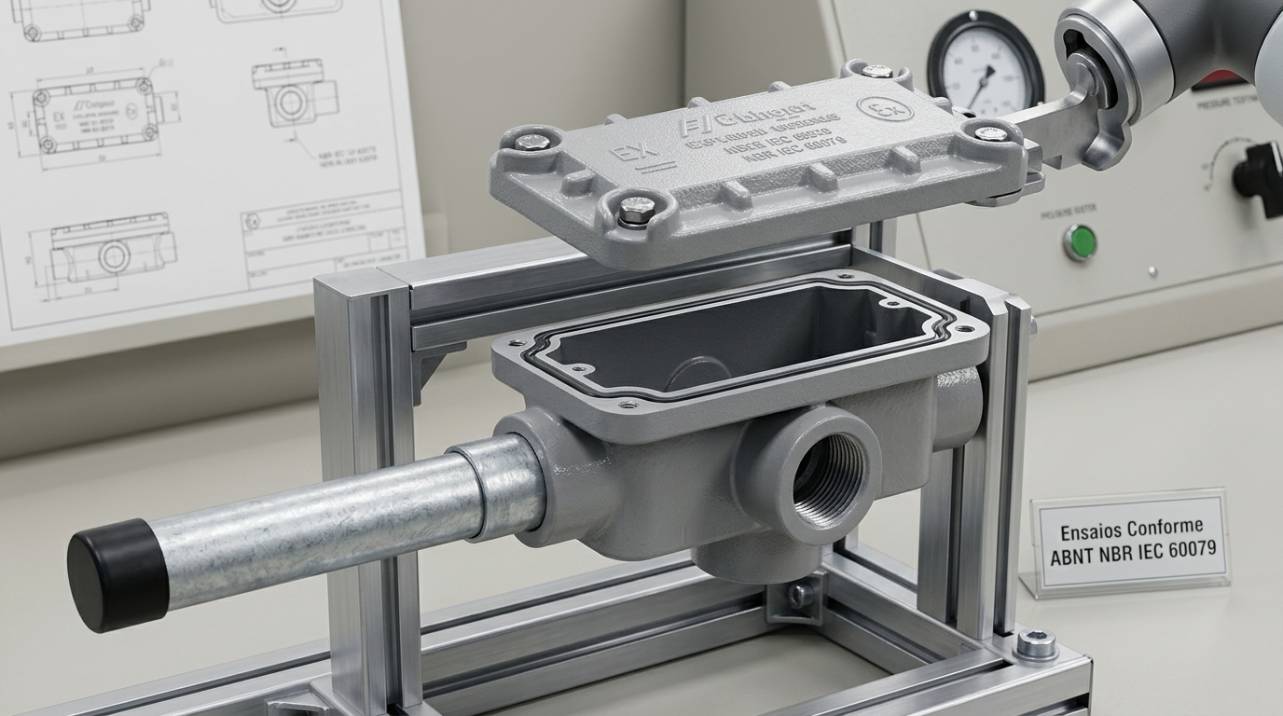

• Vedação: O modelo EX possui vedação reforçada e roscas específicas. Todas as aberturas não utilizadas devem ser seladas com bujões certificados EX, utilizando as mesmas técnicas de vedação e aperto.
• Aterramento: O aterramento externo deve ser realizado corretamente, conectando o condulete ao sistema de aterramento da instalação para dissipar cargas elétricas e prevenir choques.
• Preenchimento: Em algumas instalações, pode ser necessário preencher o condulete com um “compound” antichama para selar completamente as passagens dos cabos, impedindo a propagação de chamas ou gases.
• Seleção: A escolha do condulete EX ideal envolve considerar o objetivo do projeto, o ambiente (interno, externo, corrosivo), o tipo de atmosfera explosiva (gases ou poeiras), o grau de proteção IP (por exemplo, IP66), e a conformidade com as normas ABNT NBR IEC 60079 e a Portaria 179 do INMETRO. O formato (E, C, LL, LR, LB, T, TB, X) e o material (liga de alumínio “copper-free” ou aço inox) também são fatores importantes.

Precisa de Conduletes EX certificados para seu projeto? Confira nosso portfólio completo de soluções em materiais elétricos e garanta a segurança da sua instalação.

É importante notar que
