Decifrando as Barras Roscadas: Normas, Roscas e Acabamentos Essenciais para a Sua Escolha Técnica

A escolha técnica de uma barra roscada, fundamental para segurança e eficiência em projetos, baseia-se na compreensão das normas regulatórias, distinção entre roscas métricas e por polegada, e seleção do acabamento superficial adequado para proteção contra corrosão e desgaste.

Qual a diferença entre rosca métrica e rosca por polegada em barras roscadas?

A distinção fundamental entre roscas métricas e roscas por polegada reside no sistema de medição e nas características dimensionais:

• Rosca Métrica (mm): É o sistema mais utilizado globalmente, com medidas expressas em milímetros. As roscas métricas são normalizadas pelo padrão ISO e classificadas em roscas métricas grossas e finas. O ângulo do perfil do dente é geralmente de 60 graus. As roscas de passo grosso são ideais para montagem rápida e resistência, enquanto as de passo fino oferecem ajuste preciso e resistência à vibração, cruciais em instalações elétricas e hidráulicas.
• Rosca por Polegada (Imperial): Amplamente utilizada nos Estados Unidos e em alguns outros países, as medidas são expressas em polegadas. A classificação mais comum é a Unified National Thread (UN), que inclui tipos como UNC (rosca grossa) e UNF (rosca fina). O passo da rosca é especificado pelo número de fios por polegada (TPI). O ângulo do perfil do dente pode ser de 55 graus (sistema Whitworth) ou 60 graus (sistema americano).

É crucial não misturar porcas e arruelas de sistemas diferentes para não comprometer a fixação e a segurança da instalação.

Precisa de barras roscadas de alta qualidade e com suporte técnico especializado para suas instalações elétricas e hidráulicas? Descubra a linha completa de barras roscadas Elecon e fale com nossos consultores.

Quais são os principais tipos de acabamento superficial para barras roscadas?

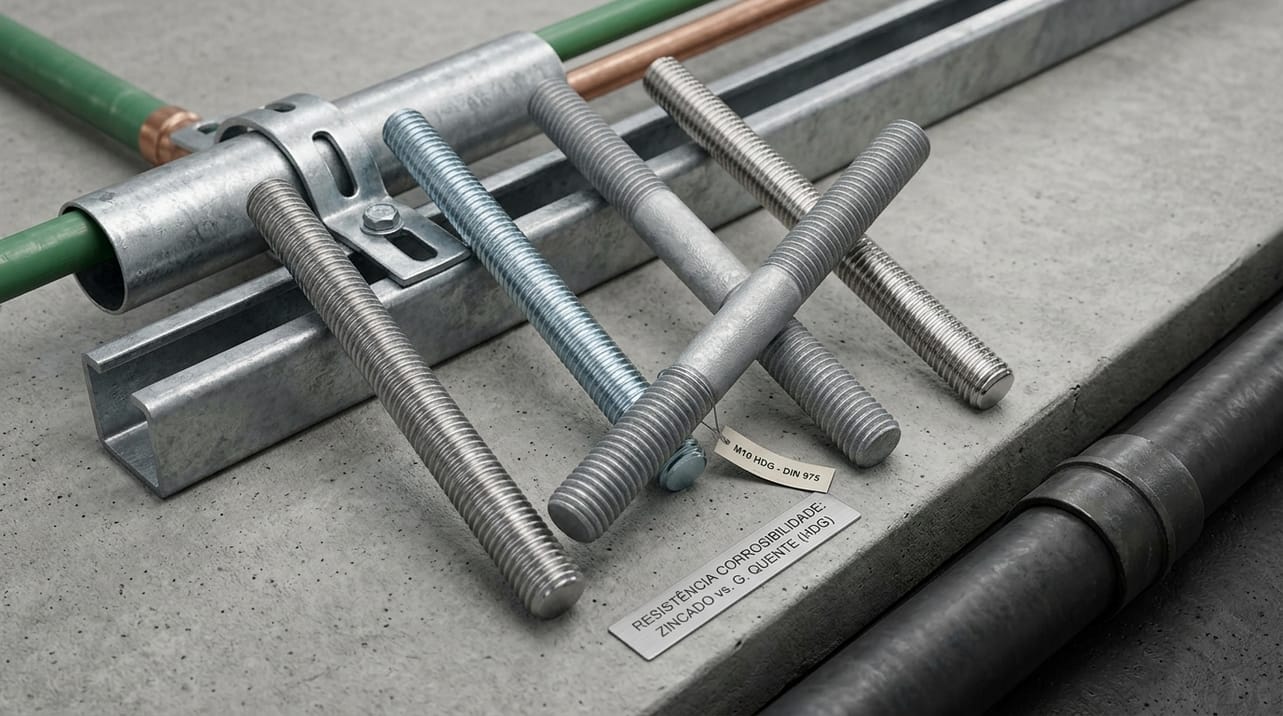

O acabamento superficial de uma barra roscada é tão importante quanto o seu material, pois proporciona proteção contra corrosão e desgaste, além de influenciar a estética e a funcionalidade em aplicações de fixação. Os tipos mais comuns incluem:

• Acabamento Liso (Preto): Sem revestimento protetor, são as mais econômicas e utilizadas em interiores ou em aplicações onde a corrosão não é uma preocupação, ou onde um revestimento será aplicado posteriormente no local. Barras de aço carbono podem ter este acabamento.
• Zincado (Galvanizado Eletrolítico ou Eletrozincado): Um revestimento de zinco aplicado eletroquimicamente que oferece proteção básica contra corrosão em ambientes secos e internos, sendo uma camada fina de zinco ideal para instalações protegidas.
• Galvanizado a Quente: Consiste na imersão da barra em zinco fundido, criando uma camada mais espessa e resistente que o zincado eletrolítico. É ideal para uso externo e em ambientes mais úmidos ou agressivos, proporcionando durabilidade superior.
• Acabamento a Óleo: Oferece uma proteção temporária contra ferrugem durante o armazenamento e transporte das barras roscadas.
• Outros Acabamentos/Materiais: Podem incluir aço inoxidável (ideal para ambientes úmidos ou expostos a substâncias corrosivas, devido à sua alta resistência à oxidação e corrosão), aço liga (B7) para alta resistência mecânica, latão e outros materiais como alumínio, cobre, níquel, titânio, PVC, nylon ou borracha, cada um com propriedades únicas para aplicações específicas em instalações elétricas e hidráulicas.

Quais normas técnicas regem a fabricação e o desempenho das barras roscadas?

A conformidade com normas técnicas é um indicador crítico de qualidade e segurança na fabricação de barras roscadas, garantindo seu desempenho em serviço. As principais normas incluem:

• DIN 976: Esta norma especifica as dimensões e requisitos técnicos para barras roscadas métricas de aço, aço inoxidável e metais não ferrosos, geralmente fornecidas em comprimentos de 1 metro e roscadas em toda a sua extensão, substituindo o DIN 975.
• ASME B16.5: É uma norma que rege barras roscadas com rosca em polegada, fundamental para a padronização em sistemas de tubulação.
• ASTM A307: Cobre parafusos e varillas roscadas de aço carbono de baixa resistência, com diâmetros que variam de 1/4" a 4". Existem três graus (A, B e C), denotando resistência à tração, configuração e aplicação.
• ASTM F1554: Esta norma é relevante para parafusos de ancoragem e varillas roscadas, com graus 36, 55 e 105, essenciais para fixações estruturais.
• ASTM A193: Abrange barras roscadas e prisioneiros, frequentemente associada a materiais para aplicações de alta temperatura ou alta pressão, como o grau B7, usado em refinarias e indústrias pesadas.
• Outras Normas: DIN 13 (tolerâncias de rosca, como a tolerância 6g para roscas comuns), DIN ISO 898 parte 1 (classe de resistência do aço), DIN ISO 4759 parte 1 (diferenças limite, tolerâncias de forma e posição), e DIN 267 (condições técnicas de fornecimento, rugosidade e proteção superficial).

Especialistas na área de engenharia e fixação industrial ressaltam que as barras roscadas da Elecon são tipicamente fornecidas em segmentos de 3 metros de comprimento, com diâmetros comuns que variam entre 1/4”, 5/16”, 3/8” e 1/2”, fabricadas em aço carbono de alta qualidade. A empresa assegura que seus produtos atendam aos mais altos padrões de conformidade e desempenho para a segurança em instalações elétricas e hidráulicas.
