Eletrocalha Aramada: Uso, Manutenção e Substituição em Instalações Elétricas
A eletrocalha aramada é um sistema robusto de bandejamento metálico, ideal para o encaminhamento e organização de cabos em instalações elétricas, oferecendo ventilação superior e flexibilidade. Seu uso otimiza a inspeção e a manutenção, podendo substituir eletrodutos em diversas aplicações, garantindo segurança e eficiência.
Para que serve e quais as principais vantagens da eletrocalha aramada?
A escolha pela eletrocalha aramada se justifica por uma série de benefícios que elevam a eficiência, segurança e otimização de custos em projetos elétricos, tanto prediais quanto industriais. Especialistas destacam sua capacidade de adaptação e conformidade com rigorosas normas técnicas.
- Ventilação Superior: Sua estrutura vazada promove a dissipação natural do calor gerado pelos cabos, mantendo a temperatura dos condutores mais baixa e prolongando sua vida útil, em conformidade com a ABNT NBR 5410.
- Peso Reduzido: Sendo até 30% mais leve que sistemas fechados, diminui a carga estrutural e facilita o manuseio e a instalação.
- Instalação Ágil e Flexível: A montagem é significativamente mais rápida (até 40% de redução de tempo com conectores de pressão), permitindo cortes e dobras no local da obra sem a necessidade de peças especiais para curvas e derivações.
- Inspeção e Manutenção Simplificadas: A malha aberta possibilita a inspeção visual contínua dos cabos, facilitando a identificação precoce de problemas e agilizando a adição ou remoção de condutores.
- Organização e Proteção: Oferece uma estrutura organizada, reduzindo a confusão de fios e protegendo mecanicamente contra danos, além de facilitar futuras expansões da infraestrutura.
- Conformidade Normativa: Atende a normas essenciais como a ABNT NBR IEC 61537 (sistemas de suporte de cabos), ABNT NBR 5410 (instalações elétricas de baixa tensão) e NR-10 (requisitos de aterramento e segurança).
- Durabilidade e Versatilidade de Acabamentos: Disponível em acabamentos como galvanizado eletrolítico (interiores secos), galvanizado a fogo (≥ 70 µm para exteriores/corrosão leve) e aço inox (304/316) para ambientes mais agressivos, como indústrias químicas ou zonas litorâneas.
- Aplicações Típicas: Ideal para indústrias, data centers, shopping centers, salas limpas e instalações aparentes que demandam inspeção e manutenção rápidas, como em refinarias de petróleo.
Precisa de soluções robustas e versáteis para suas instalações elétricas?
Confira a linha completa de eletrocalhas aramadas Elecon e otimize seus projetos!

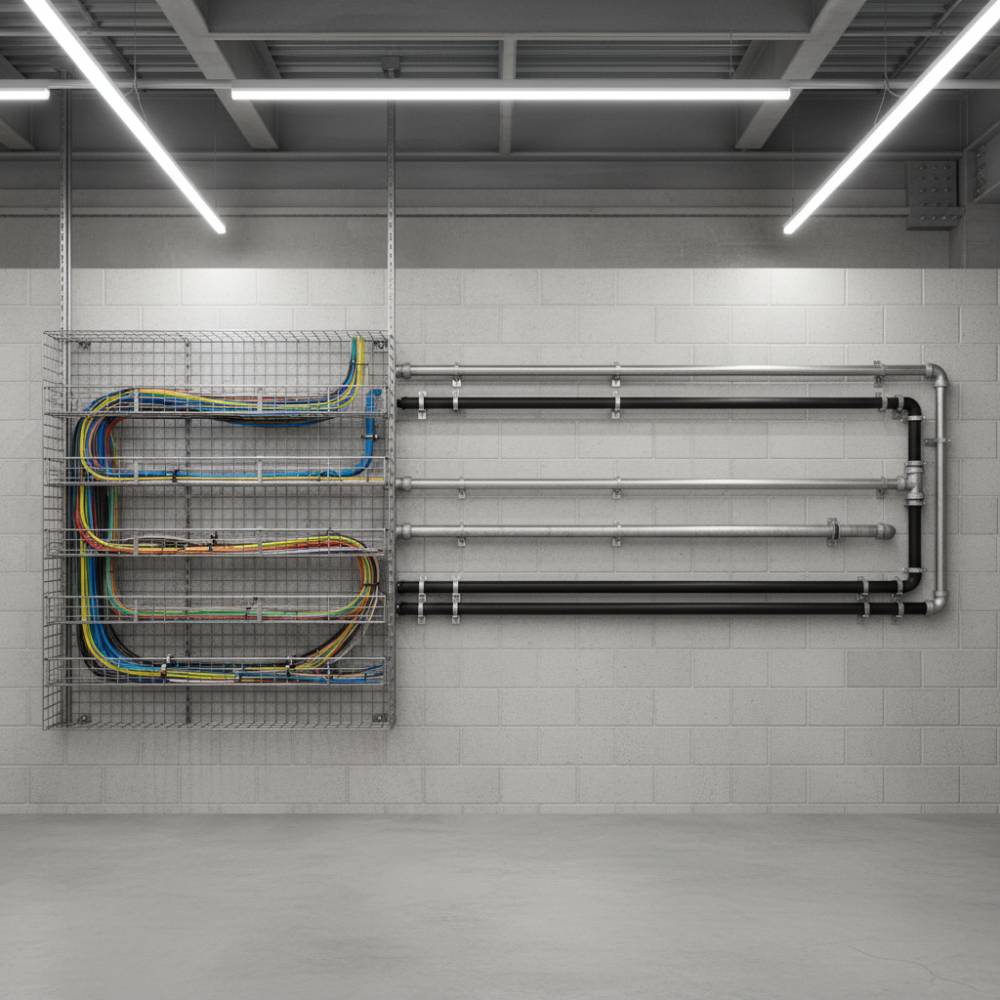

A eletrocalha aramada pode substituir o conduíte em instalações?
Sim, engenheiros e especialistas indicam que a eletrocalha aramada é uma alternativa viável ao conduíte (eletroduto) em muitas aplicações, especialmente quando o volume de cabos é grande ou a flexibilidade é crucial. A escolha entre os dois sistemas depende das necessidades específicas do projeto, mas a eletrocalha oferece vantagens significativas em cenários de alta demanda.
| Critério | Eletrocalha Aramada (Elecon) | Eletroduto/Conduíte |
|---|---|---|
| Volume de Cabos | Ideal para grande quantidade, com fácil organização. | Adequado para poucos cabos ou feixes menores. |
| Dissipação de Calor | Excelente devido à estrutura vazada, prolongando a vida útil do cabo. | Limitada, podendo causar superaquecimento em agrupamentos. |
| Flexibilidade e Expansão | Alta, permite adição/remoção fácil de cabos e adaptações no local. | Baixa, exige mais esforço e peças para alterações. |
| Inspeção e Manutenção | Visual contínua, acesso rápido para inspeção e reparos. | Exige abertura ou remoção de tampas, dificultando a inspeção. |
| Custo e Instalação | Geralmente mais econômica e rápida em grandes volumes. | Mais demorada e custosa para múltiplos circuitos ou grandes bitolas. |

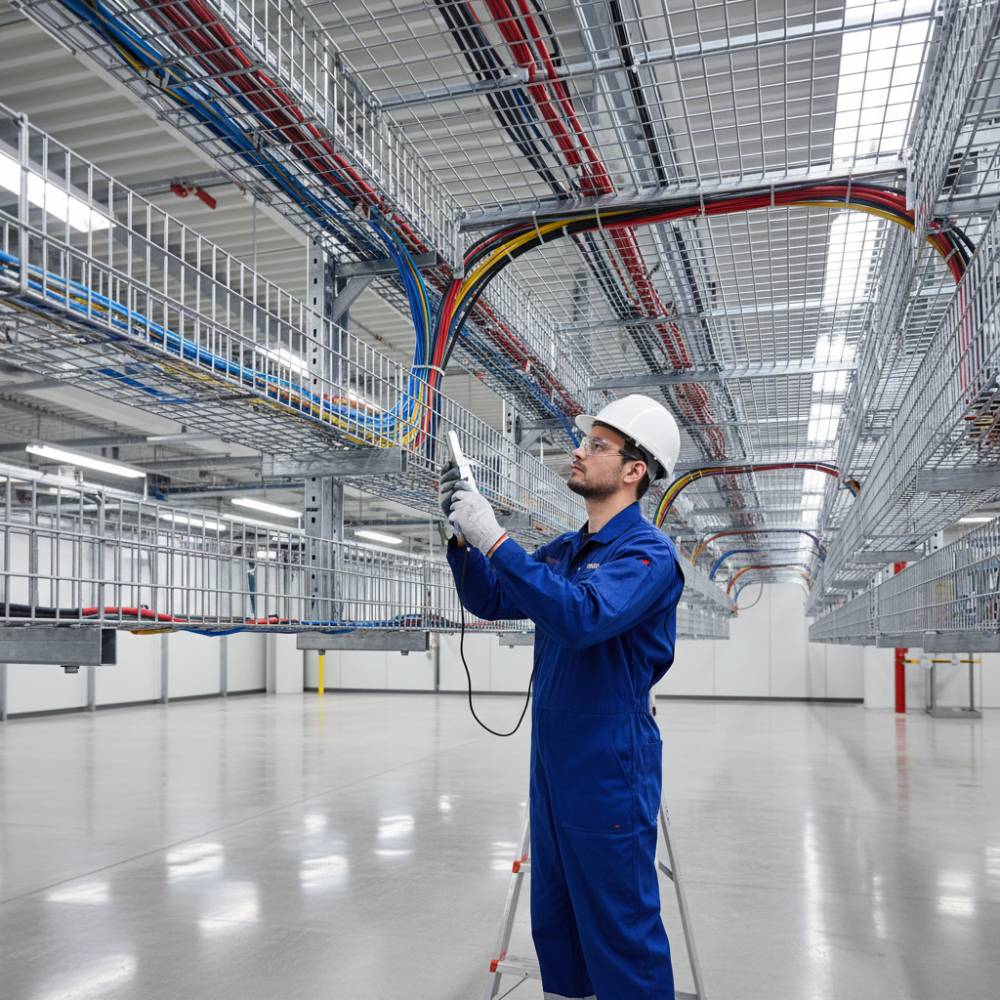

Como garantir a longevidade e segurança da eletrocalha aramada?
Para assegurar a segurança e a máxima vida útil da instalação, a eletrocalha aramada requer um programa de manutenção preventiva. A Elecon recomenda inspeções visuais semestrais, um processo facilitado pela própria estrutura do sistema.
Durante as inspeções e manutenções, é fundamental:
- Verificar o alinhamento e a integridade de toda a estrutura de suporte.
- Reapertar os suportes e demais conexões, garantindo a firmeza do sistema.
- Eliminar cantos vivos ou rebarbas que possam danificar os cabos.
- Inspeccionar a ocorrência de corrosão, especialmente em ambientes agressivos, e a condição das braçadeiras.
- Realizar a limpeza da estrutura com pano seco para evitar o acúmulo de sujeira.
- Testar a continuidade do aterramento, que deve ser ≤ 0,1 Ω, e registrar o checklist conforme as diretrizes da NR-10.
A visibilidade dos cabos proporcionada pela malha aramada é uma vantagem crucial, permitindo identificar e resolver problemas rapidamente, além de manter a instalação limpa e eficiente, prevenindo falhas que poderiam ocorrer em sistemas fechados.
Por que usar eletrocalha aramada?
A eletrocalha aramada oferece ventilação superior para os cabos, reduzindo o superaquecimento, além de ser mais leve e fácil de instalar. Sua estrutura aberta simplifica a inspeção, manutenção e futuras expansões, garantindo organização, proteção e conformidade com normas técnicas em diversas aplicações, como indústrias e data centers.
Eletrocalha aramada substitui o conduíte?
Sim, a eletrocalha aramada pode substituir o conduíte em muitas situações, especialmente para grandes volumes de cabos ou onde há necessidade de flexibilidade e dissipação de calor. Ela é ideal para projetos que exigem fácil acesso para inspeção e manutenção, sendo uma opção mais eficiente e econômica em comparação com múltiplos eletrodutos de alta bitola.
Eletrocalha aramada precisa de manutenção?
Sim, a eletrocalha aramada requer manutenção preventiva para assegurar a segurança e longevidade. Recomenda-se inspeção visual semestral para verificar alinhamento, reapertar suportes, eliminar cantos vivos, inspecionar corrosão, realizar limpeza e testar a continuidade do aterramento, seguindo as diretrizes da NR-10.
