Eletrocalhas: Vantagens Essenciais, Dimensionamento Preciso e Capacidade de Carga para Instalações Elétricas Seguras e Eficientes

As eletrocalhas são sistemas de encaminhamento que oferecem organização, proteção e suporte para cabos elétricos e de comunicação, otimizando a segurança e a eficiência de instalações. Seu dimensionamento preciso e a compreensão de sua capacidade de carga são cruciais para garantir um projeto elétrico robusto e adaptável, seguindo as normas técnicas vigentes e garantindo a longevidade da infraestrutura.

Precisa de soluções para sua infraestrutura elétrica? Descubra nosso portfólio completo de eletrocalhas e acessórios em undefined e garanta conexões de confiança.

Quais são as principais vantagens de utilizar eletrocalhas em instalações elétricas?

A utilização de eletrocalhas oferece diversas vantagens em instalações elétricas, contribuindo para a segurança, organização e eficiência dos sistemas. É fundamental lembrar que os cabos devem ser sempre acondicionados dentro das eletrocalhas, nunca pendurados por fora ou fixados com abraçadeiras plásticas na parte inferior.

• Organização e Sustentação dos Cabos: As eletrocalhas agrupam e direcionam os cabos de forma ordenada, evitando emaranhados e facilitando a identificação e o planejamento das rotas.
• Proteção dos Cabos: Elas protegem os cabos contra danos mecânicos, impactos, umidade, poeira, roedores e corrosão, prolongando a vida útil dos condutores.
• Facilidade de Manutenção, Inspeção e Expansão: Proporcionam fácil acesso aos cabos, simplificando as manutenções, inspeções e permitindo futuras ampliações ou modificações na instalação.
• Segurança: Reduzem significativamente os riscos de acidentes elétricos, como curtos-circuitos e incêndios, ao manter os cabos protegidos e organizados.
• Estética: Contribuem para uma instalação mais limpa, discreta e organizada, melhorando a aparência do ambiente técnico ou arquitetônico.
• Ventilação (em modelos perfurados e aramados): Permitem a dissipação eficiente do calor gerado pelos cabos, reduzindo o risco de superaquecimento.
• Otimização do Espaço Físico: A correta disposição dos condutores em eletrocalhas otimiza o espaço, evitando a confusão de fios.
• Redução de Custos Operacionais: A organização e proteção dos cabos diminuem a necessidade de intervenções corretivas frequentes, resultando em economia a longo prazo.

Como garantir o dimensionamento correto de uma eletrocalha?

O dimensionamento de uma eletrocalha é um processo técnico crucial que envolve principalmente a consideração da quantidade e do tipo de cabos a serem instalados, garantindo que a taxa de ocupação esteja em conformidade com as normas técnicas, como a NBR 5410. Especialistas recomendam seguir uma metodologia precisa para evitar sobrecargas e garantir a segurança:

1. Cálculo da Área dos Cabos: Determine a seção dos condutores e o diâmetro externo de cada cabo, informações fornecidas pelo fabricante. Com o diâmetro externo, calcula-se a área da seção transversal de cada cabo (π * d²/4) e soma-se todas as áreas para obter a área total ocupada pelos cabos.
2. Taxa de Ocupação: A norma NBR 5410 estabelece limites máximos para a taxa de ocupação dos eletrodutos e eletrocalhas em relação à sua área da seção transversal: 53% para um condutor ou cabo, 31% para dois condutores ou cabos e 40% para três ou mais condutores ou cabos. É fundamental respeitar essa taxa para garantir a eficiência e segurança da instalação elétrica. A NBR 16415 e a ANSI/TIA-569-D também definem a área ocupada e a taxa de ocupação para o cabeamento estruturado.
3. Seleção da Eletrocalha: Com a área total dos cabos e respeitando a taxa de ocupação máxima, deve-se consultar tabelas fornecidas pelos fabricantes para escolher uma eletrocalha com dimensões (largura e altura) que comportem os cabos, geralmente buscando o tamanho imediatamente superior ao valor calculado.
4. Outros Fatores: O dimensionamento também deve considerar a distância entre os suportes (vão), a espessura da chapa da eletrocalha e a possibilidade de expansão futura do sistema. Ferramentas e calculadoras online podem auxiliar nesse processo, permitindo a inserção de dados dos cabos e das eletrocalhas para verificar a taxa de ocupação e outros parâmetros.

Qual a capacidade de carga de uma eletrocalha e o que a influencia?

A capacidade de carga de uma eletrocalha não é um valor fixo, sendo influenciada por diversos fatores que devem ser cuidadosamente avaliados para garantir a integridade da instalação elétrica. A ABNT NBR IEC 61537 é a norma fundamental que especifica os requisitos e ensaios para sistemas de eletrocalhas, garantindo sua resistência mecânica.

• Dimensões da Eletrocalha: A largura, altura e a espessura da chapa da eletrocalha são cruciais. Chapas mais grossas (números menores, como N° 14) oferecem maior resistência, enquanto chapas mais finas (como N° 20 ou 22) são mais leves, mas suportam menos peso.
• Distância entre Suportes (Vão): Este é um dos fatores mais críticos. Quanto menor a distância entre os pontos de apoio, maior a capacidade de carga da eletrocalha. Os fabricantes geralmente especificam a carga máxima admissível com base em vãos padrão, como 1 metro, 1,5 metros ou 2 metros. Por exemplo, uma eletrocalha que suporta 160 kgf com espaçamento de 1,5m pode suportar apenas 125 kgf com 2m e 6 kg com 3m.
• Tipo de Eletrocalha: Eletrocalhas aramadas são geralmente mais leves (cerca de 30% menos que as perfuradas equivalentes), e sua capacidade de carga também é informada pelo fabricante com base no vão entre suportes.
• Informações do Fabricante: É fundamental consultar as especificações técnicas detalhadas fornecidas pelo fabricante e as tabelas de carga resultantes de ensaios. Alguns fabricantes indicam a carga máxima uniformemente distribuída em kgf/m para diferentes distâncias entre apoios. Algumas especificações técnicas podem indicar uma resistência mecânica mínima à carga distribuída, como 19 kgf/m para cada vão de 1,5 m.
• Peso Total Carregado: O peso total dos cabos por metro, somado ao peso da eletrocalha vazia por metro, não deve exceder a carga máxima suportada pela eletrocalha para a chapa e distância de suporte selecionadas.

Quais os tipos de eletrocalhas e seus diferenciais técnicos?

As eletrocalhas são fabricadas em diversos tipos, materiais e acabamentos para atender às variadas demandas de instalações elétricas e de comunicação, sempre com o objetivo de proteger e organizar o cabeamento de forma segura. É crucial lembrar que, independentemente do tipo, os cabos devem ser dispostos dentro da calha, jamais fixados por fora.

Tipos de Eletrocalhas

• Lisa: Oferece máxima proteção contra poeira, umidade e interferências eletromagnéticas. Ideal para ambientes que exigem alta proteção ou que buscam uma estética mais limpa e discreta, como em áreas externas ou industriais.

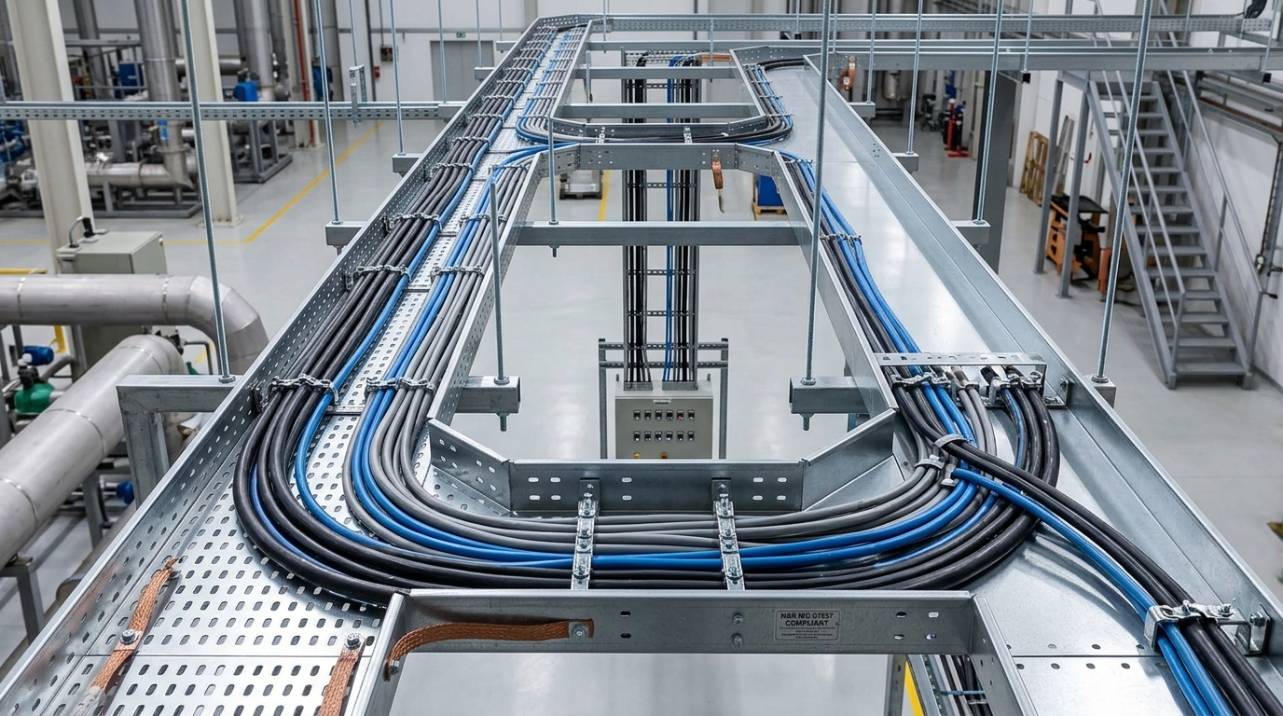

• Perfurada: Possui furos que permitem ventilação para dissipação de calor e facilitam a fixação dos cabos. É ideal para ambientes onde a organização e a ventilação são importantes, como em prédios comerciais, escritórios, fábricas e painéis elétricos.
• Aramada: Leve, flexível e com design que facilita a inspeção e a organização dos cabos. Oferece excelente ventilação e é cerca de 30% mais leve que as perfuradas equivalentes.
• Com Tampa: Oferece proteção adicional contra sujeira e contato externo, podendo ser de pressão ou de encaixe.
• Com Virola: Apresenta uma borda dobrada que confere maior resistência estrutural, especialmente em modelos tipo "C".

Materiais e Acabamentos Comuns

• Aço Galvanizado (Pré-Zincado (PZ) ou Galvanização a Fogo (GF)): O mais comum, oferece resistência à corrosão. Pré-zincado para ambientes internos não agressivos, e galvanização a fogo para ambientes externos ou agressivos, garantindo maior durabilidade.
• Aço Inox, Alumínio ou PVC: Outras opções de materiais, sendo o PVC isolante e antichama, e o alumínio leve e resistente à corrosão.
• Pintura Eletrostática: Acabamento que oferece proteção adicional e melhor estética.

Formatos e Acessórios

Modelos em "U" ou "C" são comuns, e uma vasta gama de acessórios como curvas (horizontais, verticais, de inversão), cruzetas, reduções, acoplamentos, suportes (mão francesa, tirantes, suspensão) e flanges garantem a adaptação a diferentes layouts e necessidades de instalação.

Comparativo: Eletrocalhas versus Métodos de Instalação Alternativos

Para ilustrar os benefícios das eletrocalhas, comparemos sua aplicação com métodos de instalação de cabos sem o devido planejamento ou proteção adequada:

A escolha por eletrocalhas, portanto, não é apenas uma questão de organização, mas um investimento em segurança, eficiência e durabilidade para qualquer projeto elétrico.
