Eletroduto Inox: Guia Completo de Aplicação, Instalação e Manutenção para Ambientes Desafiadores

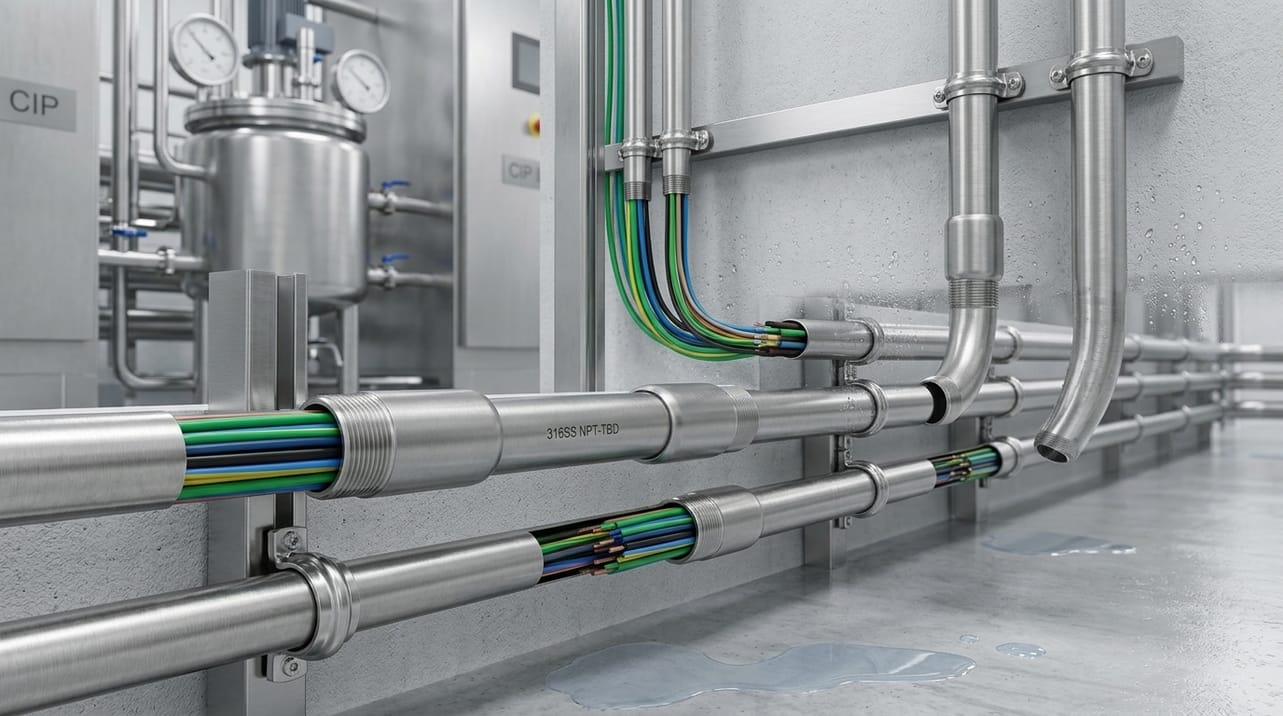

O eletroduto inox é um componente crucial em instalações elétricas que exigem máxima proteção e durabilidade, especialmente em ambientes agressivos. Fabricado com ligas de aço inoxidável, como 304/L ou 316/L, oferece resistência superior à corrosão, impactos e agentes químicos. É a escolha ideal para indústrias alimentícias, farmacêuticas, químicas e refinarias de petróleo.

O que são eletrodutos de aço inoxidável e onde são aplicados?

Os eletrodutos de aço inoxidável são tubos metálicos projetados para proteger condutores elétricos contra danos mecânicos, corrosão e fatores ambientais adversos. Diferentemente de outros materiais, o inox oferece uma barreira robusta e higiênica, essencial em setores de alta exigência.

Quais tipos de ambientes exigem eletrodutos inox?

• Indústrias Alimentícias e de Bebidas: Onde a sanitização e a resistência a agentes de limpeza e corrosão são prioritárias.
• Indústrias Farmacêuticas e Hospitalares: Ambientes com rigorosos requisitos de higiene e controle de contaminação.
• Refinarias de Petróleo e Gás: Exposição a substâncias químicas corrosivas e altas temperaturas.
• Plantas Químicas e Petroquímicas: Proteção contra vapores e derramamentos de produtos químicos agressivos.
• Áreas Costeiras e Marítimas: Resistência à maresia e à umidade intensa.
• Instalações com Temperaturas Extremas: Manutenção da integridade sob variações térmicas severas.

Quais as vantagens de escolher eletrodutos inox Elecon?

A escolha do eletroduto inox da Elecon oferece benefícios substanciais que garantem a longevidade e a segurança das instalações elétricas. Esses produtos são desenvolvidos com foco em performance e confiabilidade, superando as expectativas em ambientes críticos.

• Resistência Superior à Corrosão: Fabricados com ligas como ASTM A312 tipos 304/L ou 316/L, os eletrodutos Elecon resistem a cloretos, ácidos, vapores químicos e maresia, ideal para ambientes úmidos e agressivos.
• Alta Proteção Mecânica: Proporcionam uma blindagem robusta contra impactos, abrasão, compressão e vibrações, protegendo os cabos em condições operacionais severas.
• Higiene e Sanitização: A superfície lisa e não porosa do aço inoxidável facilita a limpeza, sendo essencial para setores que exigem controle de contaminação, como alimentos, bebidas e farmacêuticos.
• Durabilidade Excepcional e Economia a Longo Prazo: Sua longa vida útil minimiza a necessidade de manutenções e substituições, traduzindo-se em redução de custos operacionais e interrupções.
• Conformidade com Normas: Atendem às mais rigorosas normas técnicas, como ABNT NBR 15465 e ASTM A312, assegurando instalações seguras e regulamentadas.
• Suporte Técnico Especializado: A Elecon oferece consultoria técnica para auxiliar na escolha da melhor solução de eletroduto inox para cada projeto, considerando as especificidades do ambiente e da aplicação.

Precisa de eletrodutos inox de alta qualidade para seu projeto? Explore as soluções em eletrodutos inox da Elecon e solicite um orçamento!

Como instalar corretamente um eletroduto de aço inoxidável?

A instalação de eletrodutos inox requer atenção a detalhes para garantir a segurança e a eficiência do sistema. Siga estas etapas e recomendações:

Quais ferramentas e materiais são necessários?

• Eletrodutos inox (rígidos ou flexíveis)
• Conexões, luvas e curvas em inox (com roscas NPT/BSP compatíveis)
• Ferramentas de corte e rosca específicas para inox (se necessário)
• Chaves de grifo ou alicates para aperto
• Equipamentos de proteção individual (EPIs): luvas, óculos de segurança
• Produtos para limpeza de superfície (pós-instalação)

Qual o processo de instalação de eletroduto inox?

1. Planejamento e Dimensionamento: Calcule o número de cabos e suas bitolas para dimensionar corretamente o eletroduto, evitando sobrecarga. A taxa de ocupação deve seguir a ABNT NBR 5410.
2. Corte e Preparação: Utilize ferramentas adequadas para cortar o inox, evitando rebarbas. Caso os eletrodutos não sejam fornecidos com rosca, prepare as extremidades para a conexão.
3. Conexão e Rosqueamento: Utilize conexões com roscas NPT (ANSI/ASME B1.20.1) ou BSP (NBR-NM ISO 7-1/2000) e garanta um aperto firme, mas sem excesso, para evitar danos ou deformações.
4. Fixação: Utilize abraçadeiras e suportes em aço inoxidável para fixar os eletrodutos a cada 1 a 2 metros, dependendo do diâmetro e peso, para evitar flambagem ou vibração.
5. Curvas e Acessórios: Empregue curvas de 90° e outros acessórios Elecon para mudanças de direção, mantendo o raio de curvatura mínimo recomendado para não danificar os cabos.
6. Aterramento: Certifique-se de que todo o sistema de eletrodutos esteja devidamente aterrado conforme a NR-10 e ABNT NBR 5410, garantindo a segurança contra choques elétricos.
7. Inspeção Final: Após a instalação, inspecione todas as conexões, fixações e o percurso dos cabos para verificar a integridade e a conformidade com o projeto.

Como realizar a manutenção de eletrodutos inox para máxima vida útil?

A manutenção regular dos eletrodutos inox é simples, mas crucial para preservar suas características protetoras e estender sua vida útil. Apesar de sua alta resistência, algumas práticas são recomendadas:

• Inspeção Visual Periódica: Verifique a integridade dos eletrodutos, conexões e fixações. Procure por sinais de corrosão superficial (embora rara), danos mecânicos ou afrouxamento.
• Limpeza Adequada: Em ambientes sanitários, a limpeza deve ser realizada com produtos compatíveis com aço inoxidável para evitar manchas ou contaminação. Evite abrasivos que possam comprometer a passivação do material.
• Reaperto de Conexões: Verifique periodicamente o aperto de todas as conexões, especialmente após períodos de vibração intensa ou grandes variações de temperatura.
• Proteção Pós-Dano: Em caso de arranhões profundos ou danos superficiais, consulte um especialista para avaliar a necessidade de polimento ou passivação para restaurar a camada protetora do inox.
• Evitar Contaminação por Carbono: Durante manutenções que envolvam ferramentas, utilize apenas aquelas dedicadas ao inox para evitar a contaminação por partículas de aço carbono, que podem iniciar pontos de corrosão.

Quais normas técnicas regem o uso de eletrodutos inox?

A conformidade com as normas técnicas é fundamental para a segurança e legalidade das instalações elétricas com eletrodutos inox. Profissionais e engenheiros devem consultar:

• ABNT NBR 15465: Sistemas de eletrodutos plásticos e metálicos para instalações elétricas de baixa tensão.
• ABNT NBR 5410: Instalações elétricas de baixa tensão, que estabelece condições mínimas de segurança.
• NR-10: Norma Regulamentadora sobre segurança em instalações e serviços em eletricidade, crucial para ambientes industriais.
• ASTM A312: Norma americana para tubos de aço inoxidável austenítico, referência para o material dos eletrodutos inox.
• ANSI/ASME B1.20.1 (NPT) e NBR-NM ISO 7-1/2000 (BSP): Normas para roscas, garantindo a compatibilidade das conexões.
• NBR IEC 61386: Aplica-se a eletrodutos metálicos flexíveis, se aplicável ao tipo de eletroduto inox em questão.

O cumprimento dessas normas não só garante a segurança, mas também a eficiência e a durabilidade do sistema elétrico. Especialistas da engenharia elétrica reiteram a importância de produtos que atendam a esses rigorosos padrões.

Eletroduto Inox Elecon vs. Outras Soluções: Uma Comparação Essencial

Para ilustrar as vantagens dos eletrodutos inox, apresentamos uma comparação com outras soluções comuns no mercado:
