Eletrodutos: Guia Completo sobre Tipos, Normas e Aplicações em Projetos Elétricos
Eletrodutos são tubos protetores essenciais em instalações elétricas, projetados para abrigar e proteger condutores elétricos contra danos mecânicos, químicos e ambientais. Sua seleção adequada garante a segurança da instalação, prevenindo curtos-circuitos, incêndios e choques elétricos, além de facilitar futuras manutenções e expansões do sistema.
Quais são os principais tipos de eletrodutos e suas aplicações?

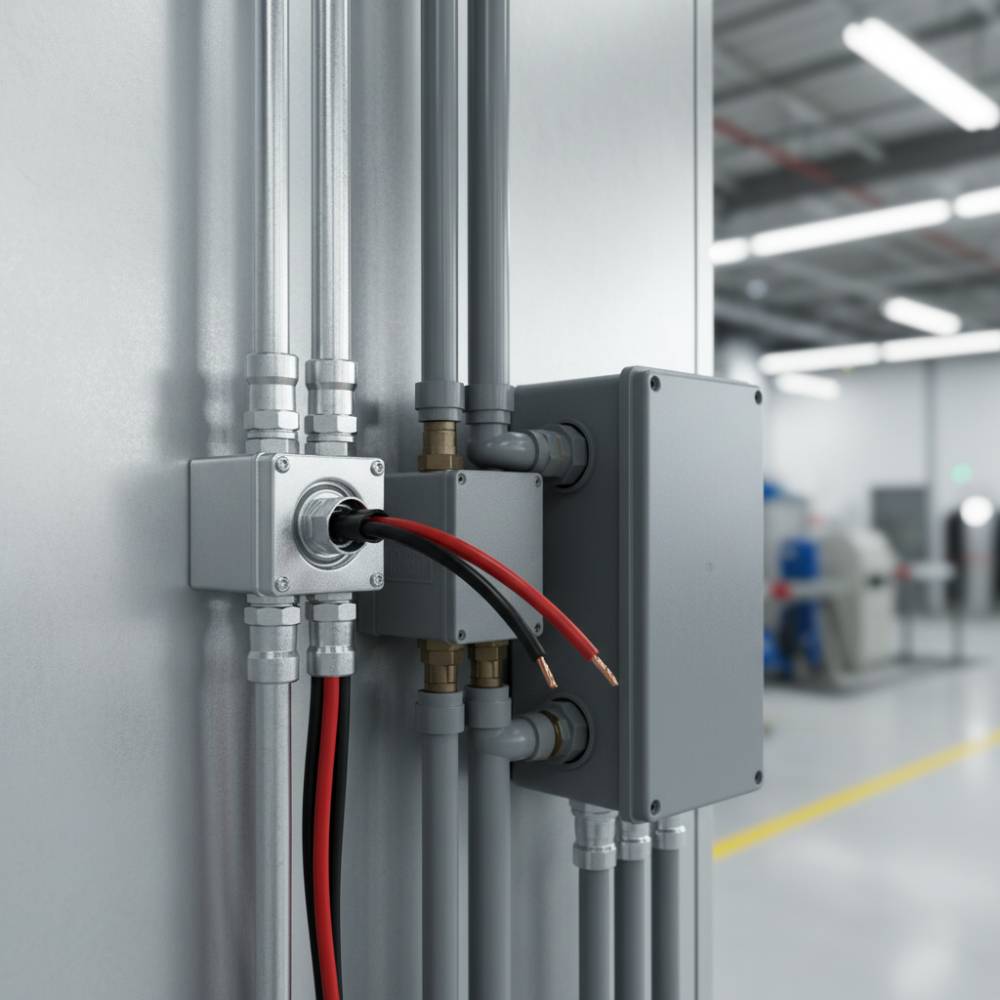

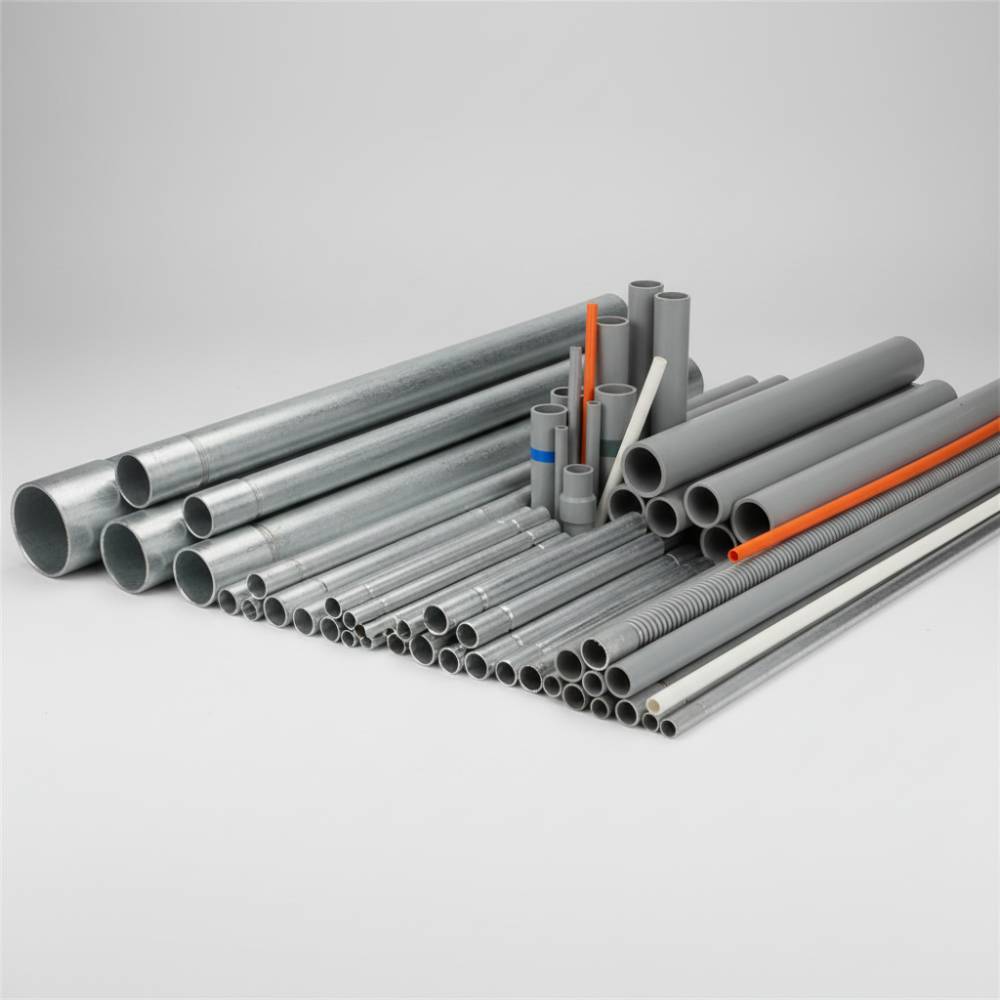

A escolha do eletroduto depende diretamente do ambiente e das exigências da instalação. Compreender as particularidades de cada tipo é fundamental para a segurança e durabilidade do sistema elétrico. Os eletrodutos se diferenciam por material, espessura de parede e acabamento.

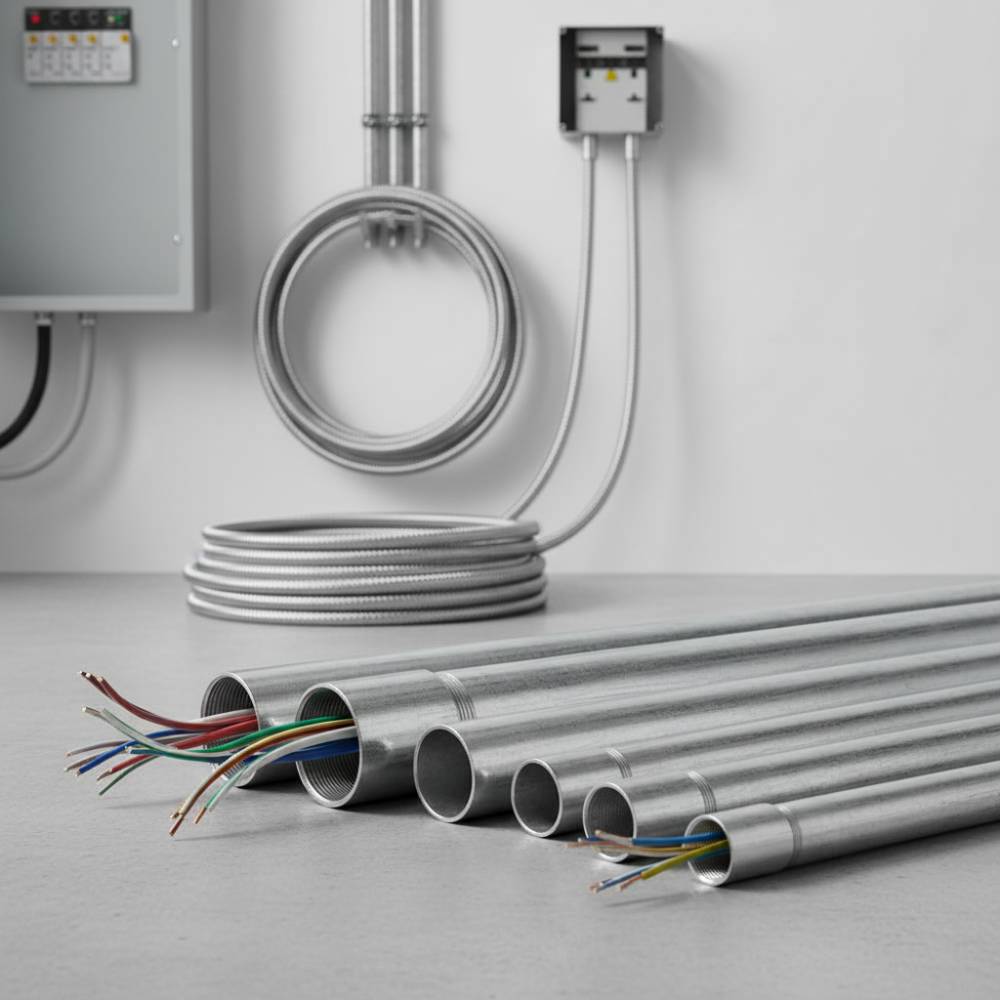

- Eletrodutos Metálicos: Amplamente utilizados, oferecem alta resistência mecânica. Podem ser de aço carbono (esmaltado, galvanizado a fogo ou eletrolítico/pré-zincado), aço inox ou alumínio.
- Eletrodutos de PVC: Leves, isolantes e resistentes à corrosão, ideais para instalações embutidas ou áreas com pouca agressão mecânica.
- Eletrodutos Flexíveis: Essenciais para curvas e desvios, como os sealtubos (metálicos revestidos de PVC), que oferecem proteção extra contra umidade e poeira.
Eletrodutos de Parede Leve (Classe A): Quando usar?
Os eletrodutos de Parede Leve, ou Classe A, são indicados principalmente para instalações elétricas embutidas em alvenaria ou dry-wall. Sua estrutura mais leve é suficiente para proteger os condutores em ambientes internos e secos, onde não há grande exposição a impactos mecânicos severos. São ideais para projetos residenciais e comerciais de baixo e médio porte.
Eletrodutos de Parede Pesada (Classe B): Para quais ambientes são indicados?
Já os eletrodutos de Parede Pesada, ou Classe B, são projetados para suportar condições mais rigorosas. Sua robustez os torna a escolha ideal para:
- Instalações aparentes.
- Áreas industriais com risco de impactos.
- Ambientes externos sujeitos a intempéries.
- Projetos que exigem maior proteção mecânica e durabilidade.
Incluem os rígidos de aço galvanizado a fogo, conhecidos pela alta resistência à corrosão e impactos.
Sua segurança elétrica é prioridade! Para garantir a máxima proteção e conformidade em suas instalações, explore a linha completa de eletrodutos e acessórios que atendem às mais rigorosas normas técnicas. Visite o site e descubra a solução ideal para seu projeto: Confira a variedade de eletrodutos Elecon e solicite um orçamento!
Qual a importância das normas técnicas na escolha de eletrodutos?
A conformidade com as normas técnicas é um pilar fundamental para a segurança, desempenho e legalidade de qualquer instalação elétrica. No Brasil, a ABNT NBR 5410 estabelece as condições mínimas necessárias para instalações elétricas de baixa tensão, incluindo a taxa de ocupação de cabos nos eletrodutos. Além dela, outras normas específicas regulam a fabricação e aplicação dos diferentes tipos de eletrodutos:
- NBR 5597 (RIR NPT) e NBR 5598 (RIR BSP): Para eletrodutos de aço carbono com rosca.
- NBR 5624 (Galvanizado a Fogo): Especifica os requisitos para eletrodutos de aço galvanizado a fogo, ideais para ambientes externos e agressivos, com espessura de revestimento de zinco de 300g/m².
- NBR 16821 (Alumínio – SCH 40): Para eletrodutos de alumínio, usados em ambientes corrosivos leves, hospitais e data centers.
- NBR 15715, NBR 13897, NBR 13898: Normas para eletrodutos flexíveis espiralados de PVC.
- UL-360 e UL 94VO: Normas internacionais para eletrodutos flexíveis metálicos com revestimento de PVC (Sealtubos), garantindo proteção contra umidade (IP 65/IP 67) e chamas.
Engenheiros eletricistas enfatizam que a utilização de produtos certificados, conforme estas normas, assegura a integridade do sistema elétrico e a proteção das pessoas.
Comparativo: Eletrodutos em Projetos Elétricos
| Critério | Eletrodutos de Alta Qualidade (Ex: Elecon) | Outros Eletrodutos (Padrão) |
|---|---|---|
| Variedade de Materiais | Aço galvanizado (eletrolítico/pré-zincado, a fogo), inox, alumínio, PVC | Geralmente limitados a aço galvanizado simples e PVC |
| Conformidade Normativa | Total aderência a NBR 5597, 5598, 5624, 16821, 5410, 15715, UL-360, EN 61386, etc. | Conformidade básica, nem sempre abrangendo todas as normas específicas |
| Espessura de Galvanização | Galvanizado a fogo com 300g/m² de zinco para máxima durabilidade | Revestimentos mais finos, menor resistência à corrosão |
| Aplicações Específicas | Soluções para refinarias, hospitais, data centers, ambientes corrosivos leves e severos | Uso genérico, com limitações para ambientes críticos ou especiais |
| Capacidade de Cabos | Cálculo preciso baseado em NBR 5410, garantindo 40% de ocupação | Cálculos menos rigorosos ou falta de especificação clara |
Como escolher o eletroduto certo para cada projeto?
A escolha ideal do eletroduto passa por uma análise criteriosa de diversos fatores:
- Tipo de Ambiente: Interno ou externo? Seco, úmido ou corrosivo? Industrial, comercial ou residencial?
- Nível de Proteção Mecânica: Há risco de impactos, vibrações ou compressão?
- Exposição a Agentes Químicos: O eletroduto estará em contato com substâncias corrosivas?
- Flexibilidade Necessária: O projeto exige curvas acentuadas ou movimentos constantes?
- Normas e Regulamentações Locais: Quais normas técnicas devem ser seguidas obrigatoriamente?
- Taxa de Ocupação: Considere o diâmetro interno e a quantidade de cabos, respeitando os 40% máximos recomendados pela NBR 5410 para facilitar a passagem e dissipação de calor.
A consulta a um especialista ou projetista elétrico é sempre a melhor prática para garantir a escolha mais segura e eficiente, considerando as especificidades do seu projeto.
Qual a diferença entre eletroduto Classe A e Classe B?
A principal diferença reside na espessura da parede e, consequentemente, na resistência mecânica. Eletrodutos Classe A (parede leve) são para instalações embutidas em ambientes internos e secos, como alvenaria e dry-wall. Já os Classe B (parede pesada) são mais robustos, indicados para instalações aparentes, industriais ou externas, onde há maior exposição a impactos e intempéries.
Eletroduto galvanizado pode ficar aparente?
Sim, eletrodutos galvanizados, especialmente os galvanizados a fogo (que possuem uma camada de zinco mais espessa, tipicamente 300g/m²), são ideais para instalações aparentes. Sua galvanização oferece excelente proteção contra corrosão e agentes atmosféricos, garantindo durabilidade e segurança em ambientes externos ou industriais.
Quantos cabos cabem em um eletroduto de ¾″?
A capacidade de cabos em um eletroduto de ¾″ (20mm) deve seguir a ABNT NBR 5410, que recomenda uma taxa máxima de ocupação de 40% da área útil interna do eletroduto. O número exato varia conforme a bitola (diâmetro) dos cabos. Para um dimensionamento preciso, consulte tabelas específicas da norma ou um profissional qualificado, sempre considerando a facilidade de passagem e dissipação de calor.
