Leito Aramado: Tudo o Que Você Precisa Saber sobre Instalações Elétricas
O leito aramado é um sistema de suporte e organização para cabos elétricos e de comunicação, caracterizado por sua estrutura vazada de tela de arame metálico. Essencial para instalações que exigem ventilação eficiente e fácil inspeção, este componente oferece flexibilidade na passagem de cabos, adaptando-se a diversas necessidades de infraestrutura em ambientes industriais e comerciais.
O que torna o Leito Aramado essencial para projetos elétricos?
A escolha do leito aramado para projetos de infraestrutura elétrica e de dados proporciona uma série de vantagens que impactam diretamente a segurança, a eficiência e a manutenção. Suas características construtivas o tornam uma solução superior em diversos cenários:
- Ventilação Otimizada: A estrutura aberta permite a livre circulação de ar, dissipando o calor gerado pelos cabos. Isso prolonga a vida útil da isolação dos condutores e evita superaquecimento, um fator crítico para a segurança.

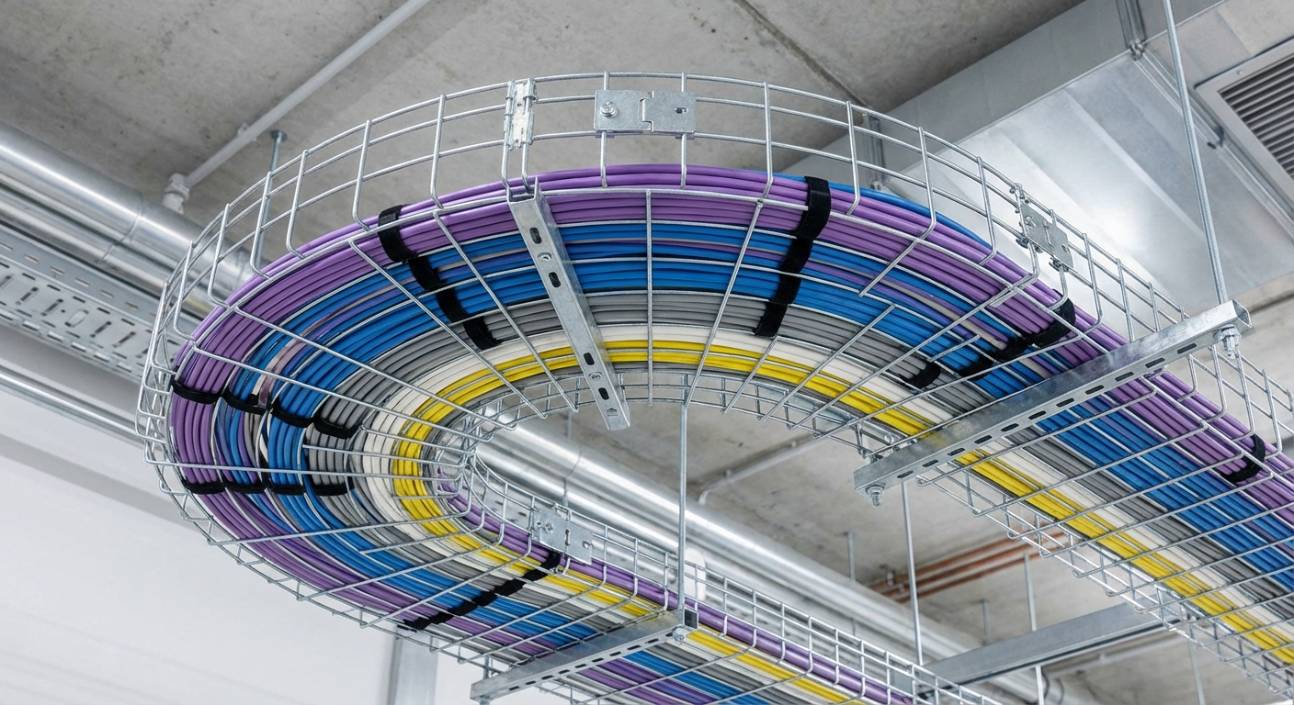

- Flexibilidade na Instalação: Pode ser cortado, curvado e adaptado no próprio local da obra, minimizando a necessidade de acessórios pré-fabricados e agilizando o processo de montagem.
- Facilidade de Inspeção e Manutenção: A visibilidade dos cabos facilita a identificação de problemas, a adição ou remoção de fiações e a realização de inspeções rotineiras, reduzindo o tempo de inatividade.
- Versatilidade de Acabamentos: Disponível em diferentes materiais e tratamentos de superfície, o leito aramado pode ser aplicado em ambientes variados, desde internos secos até áreas corrosivas ou de alta umidade.
- Conformidade com Normas: Os leitos aramados de qualidade são projetados e testados para atender às normas técnicas rigorosas, como a IEC 61537, garantindo a segurança e a confiabilidade da instalação.
Descubra as soluções completas para a sua instalação elétrica. Confira o catálogo de leitos aramados Elecon e solicite um orçamento!
Quais são os principais tipos de acabamento para Leito Aramado e suas aplicações?
A resistência à corrosão e a adequação do leito aramado ao ambiente dependem crucialmente do seu acabamento. Especialistas da área recomendam a seleção atenta do material para garantir a longevidade da instalação:
- Galvanizado Eletrolítico: Ideal para ambientes internos secos, como escritórios e data centers, onde a exposição à umidade e agentes corrosivos é mínima.

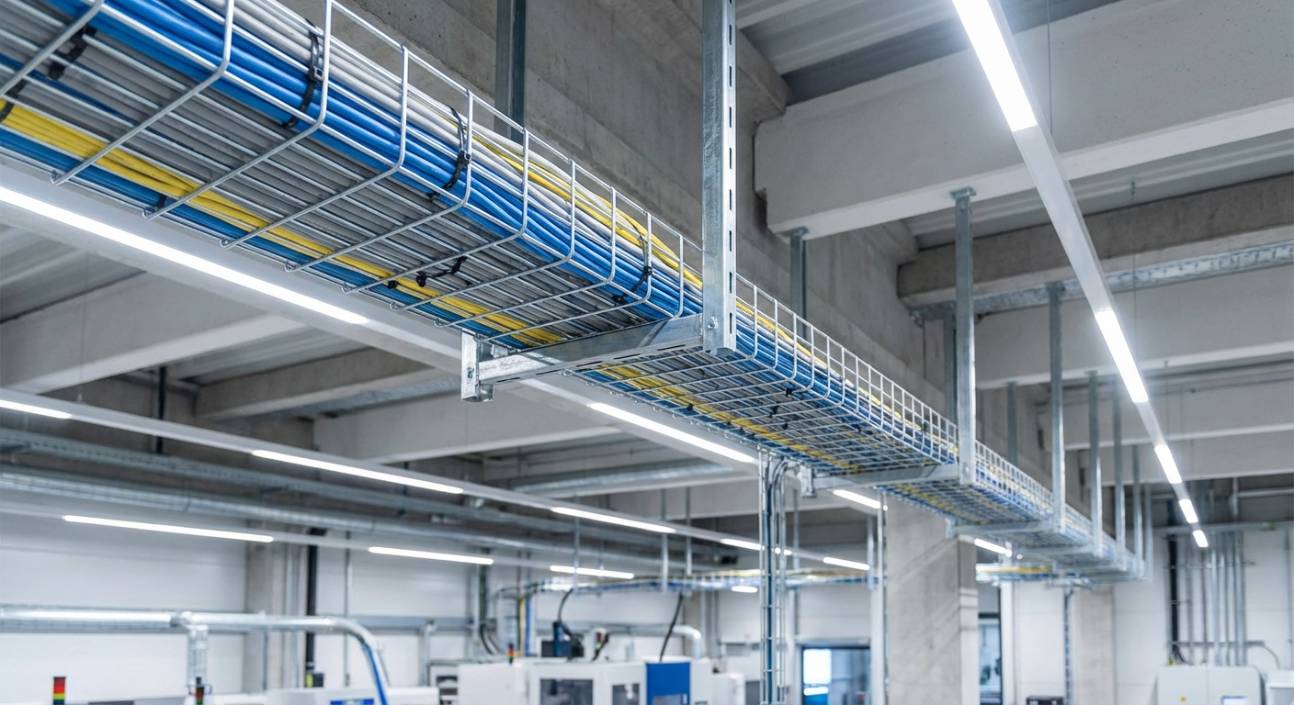

- Galvanizado a Fogo (≥ 70 µm): Indicado para áreas externas, coberturas e ambientes levemente corrosivos, oferecendo maior proteção contra intempéries e corrosão.

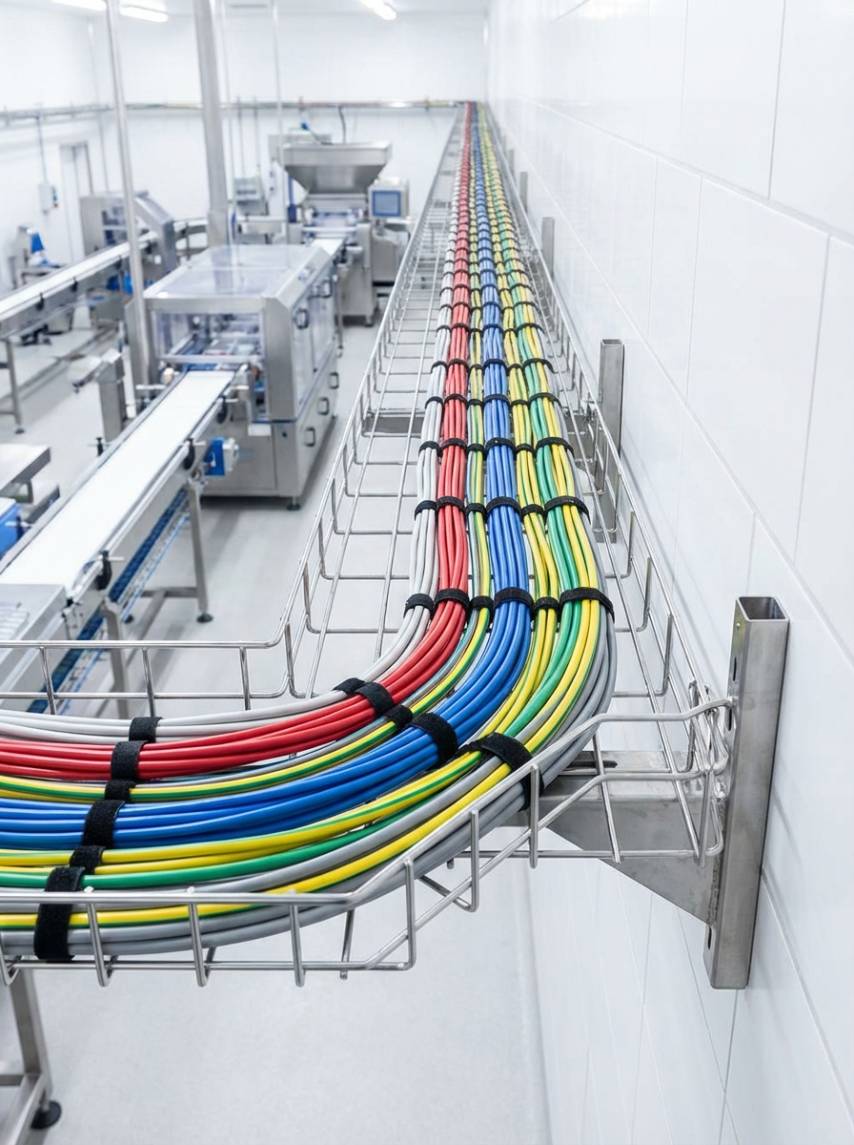

- Aço Inox 304/316: A escolha superior para indústrias químicas, alimentícias, farmacêuticas e zonas litorâneas. Para áreas muito corrosivas (classificação C5-M conforme ISO 12944-2), o aço inox 304 ou 316 é o mais robusto e durável.
Leito Aramado vs. Eletrocalha Fechada: Qual a melhor escolha?
Para otimizar a infraestrutura elétrica, é fundamental compreender as diferenças entre o leito aramado e as eletrocalhas fechadas tradicionais. Embora ambos sirvam para suportar cabos, suas características intrínsecas os tornam mais adequados para diferentes aplicações:
| Critério | Leito Aramado | Eletrocalha Fechada |
|---|---|---|
| Ventilação | Excelente (dissipação de calor superior) | Limitada (pode exigir cálculos para derating de cabos) |
| Flexibilidade na Instalação | Alta (cortes e curvas adaptáveis no local da obra) | Média (requer acessórios específicos para curvas e desvios) |
| Inspeção e Manutenção | Fácil e rápida visibilidade dos cabos | Requer remoção de tampas para acesso e inspeção |
| Custo de Instalação | Geralmente menor devido à agilidade e menos acessórios | Pode ser maior, dependendo da complexidade dos desvios |
| Peso Suportado | Até 130 kg/m com vão de 1,5m (conforme IEC 61537) | Varia conforme modelo, material e espessura do metal |
Como garantir a capacidade de carga e segurança em seu sistema de Leito Aramado?
A segurança e a funcionalidade de um sistema de leitos aramados dependem diretamente do dimensionamento correto e da instalação conforme as normas técnicas. A capacidade de carga é um fator crítico, e deve ser avaliada considerando múltiplos aspectos. Engenheiros e especialistas enfatizam que é crucial considerar o peso total dos cabos a serem instalados, bem como o espaçamento ideal entre os suportes. Os leitos aramados Elecon, por exemplo, são projetados para suportar cargas elevadas, podendo chegar até 130 kg/m com um vão de 1,5 metros entre suportes, em total conformidade com a norma IEC 61537. Para uma instalação segura e duradoura, é indispensável consultar as especificações técnicas do fabricante e seguir as diretrizes da ABNT NBR 5410, que estabelece as condições de segurança para instalações elétricas de baixa tensão.
Leito aramado enferruja?
A resistência à corrosão do leito aramado depende de seu acabamento. Acabamentos como o galvanizado eletrolítico são ideais para ambientes internos secos. Para áreas externas ou levemente corrosivas, o galvanizado a fogo (≥ 70 µm) é recomendado. Em indústrias químicas, alimentícias ou zonas litorâneas, o aço inox 304 ou 316 é o mais indicado, especialmente para classificações C5-M conforme ISO 12944-2.
Qual o peso máximo suportado por um leito aramado?
A capacidade de carga dos leitos aramados Elecon pode chegar até 130 kg/m com um vão de 1,5 metros entre suportes. Essa capacidade está em conformidade com a norma IEC 61537. É crucial considerar o peso total dos cabos, o espaçamento entre os suportes e as especificações técnicas do fabricante para um cálculo preciso, sempre seguindo as diretrizes da ABNT NBR 5410 para segurança.
Qual a vida útil de um leito aramado?
A vida útil de um leito aramado é influenciada pelo material, acabamento e pelas condições ambientais a que é exposto. A escolha do acabamento correto, como aço inox para ambientes corrosivos, pode prolongar significativamente a vida útil do leito. Além disso, a ventilação proporcionada pela estrutura aberta do leito aramado ajuda a reduzir o aquecimento dos cabos, protegendo sua isolação e aumentando a vida útil dos condutores.
