Leito Aramado: Vantagens, Utilidades e o Cálculo Essencial para Sua Instalação

O leito aramado é um sistema de bandejamento metálico composto por varões de aço, essencial para organizar, sustentar e proteger cabos em diversas instalações. Sua estrutura aberta otimiza a ventilação e simplifica a manutenção, sendo crucial entender suas vantagens e como calculá-lo para garantir a conformidade e a eficiência do projeto de infraestrutura.

Para que serve o leito aramado em instalações?

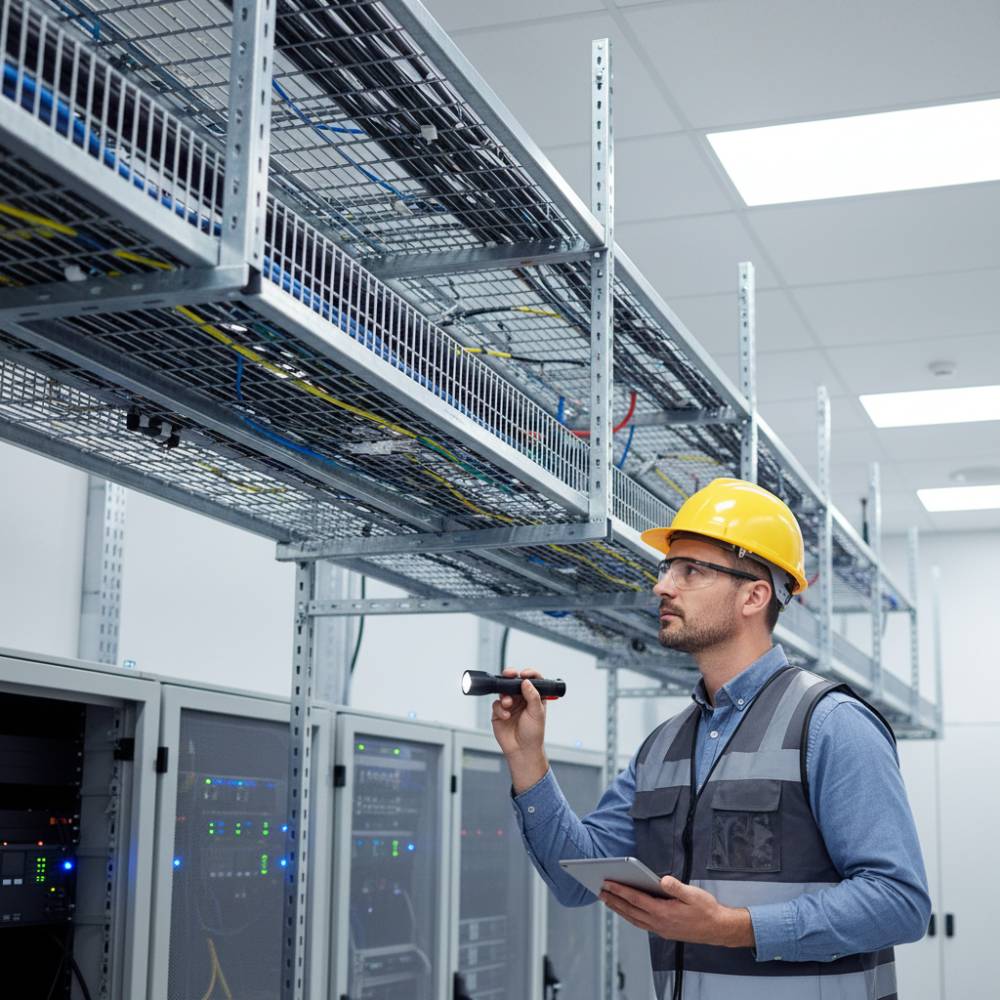

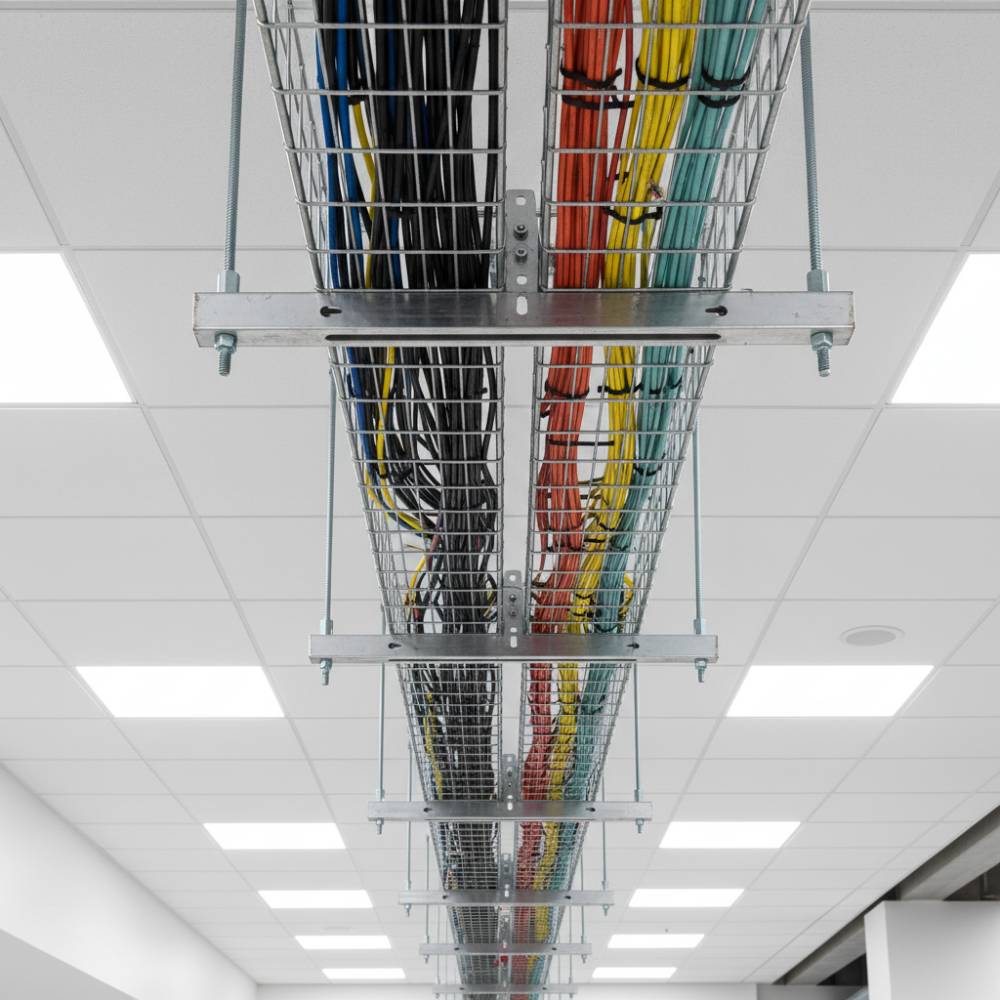

O leito aramado é um sistema de bandejamento metálico formado por varões de aço eletrossoldados, cuja principal finalidade é a passagem e sustentação de cabeamentos diversos, como cabos de energia, telefonia, dados, CFTV e fibra óptica. É amplamente utilizado na indústria e construção civil, especialmente em instalações aparentes, sob piso elevado ou sobre forros. Além de conduzir, ele organiza e ventila grandes feixes de cabos, prevenindo o superaquecimento e facilitando a manutenção, contribuindo para a segurança e longevidade do sistema elétrico.

Quais são as vantagens de utilizar leito aramado?

A adoção do leito aramado em projetos oferece benefícios notáveis, que otimizam a gestão de cabos e a segurança das instalações:

• Ventilação e Segurança: Sua estrutura em grade permite a livre circulação do ar, reduzindo significativamente a temperatura dos cabos e minimizando riscos de superaquecimento e acidentes. Especialistas destacam que isso aumenta a vida útil dos componentes.
• Facilidade de Instalação: É um sistema ágil e moderno, que permite cortes e criação de curvas (45°/90°) diretamente em obra, sem a necessidade de acessórios específicos, otimizando o tempo e a mão de obra.
• Manutenção e Inspeção Simplificadas: A malha aberta proporciona inspeção visual contínua dos cabos e facilita o acesso rápido para reparos, alterações ou expansões da infraestrutura.

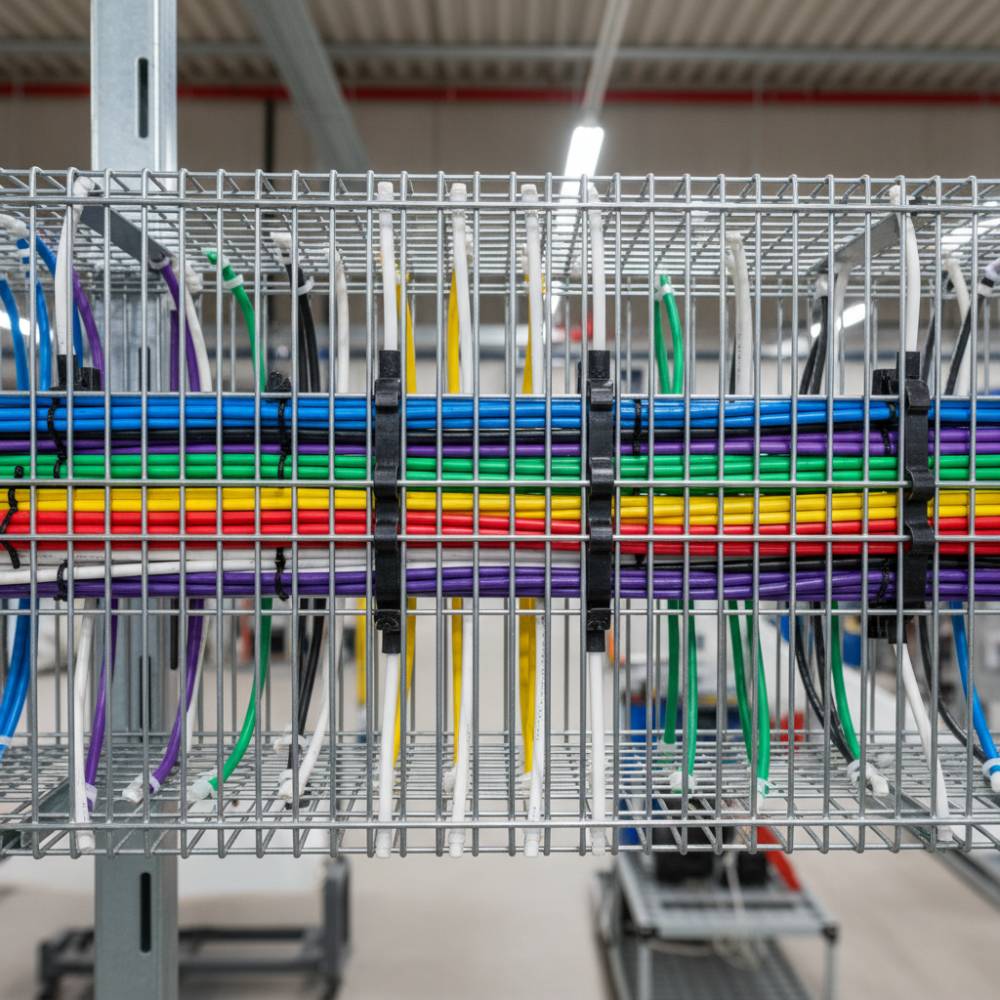

• Organização dos Cabos: Mantém os cabos organizados e visíveis, evitando emaranhados e simplificando a identificação e o rastreamento, o que é fundamental para a manutenção eficiente.
• Versatilidade e Adaptação: Adequado para ambientes industriais, comerciais e residenciais, sua flexibilidade permite roteamentos complexos e adaptação a diversos layouts de projeto.
• Robustez e Durabilidade: Fabricado em aço carbono (com galvanização eletrolítica, a fogo ou pintura epóxi) ou aço inoxidável, oferece alta resistência mecânica e durabilidade, protegendo contra corrosão em variados ambientes.
• Custo-benefício: Apresenta um custo competitivo, especialmente pela agilidade na instalação e pela redução de acessórios, se comparado a sistemas de bandejamento fechados.
• Conformidade com Normas: Atende a requisitos técnicos de normas como ABNT NBR IEC 61537 e ABNT NBR 5410, garantindo um sistema seguro e dentro dos padrões regulatórios.

Leito Aramado vs. Eletrocalha Fechada: Um Comparativo

Para ilustrar as vantagens, considere a comparação do leito aramado com sistemas tradicionais:

CritérioLeito AramadoEletrocalha FechadaVentilaçãoExcelente ventilação natural, reduz superaquecimento e prolonga a vida útil dos cabos.Ventilação limitada, maior risco de aquecimento dos cabos, impactando a durabilidade.Manutenção e InspeçãoFácil inspeção visual e acesso direto para alterações, reparos e expansões.Requer abertura da calha para inspeção, mais complexa e demorada para alterações.InstalaçãoPrática, flexível, permite cortes e curvas em obra sem acessórios específicos para cada ângulo.Mais rígida, exige acessórios específicos (curvas, junções) para cada mudança de direção, elevando o custo.Custo-benefícioCusto competitivo, com economia de tempo e material na instalação.Geralmente mais cara, com custos adicionais de acessórios e mão de obra mais especializada.Flexibilidade no RoteamentoAlta adaptabilidade a layouts complexos e facilidade para futuras expansões e rearranjos de cabos.Menor flexibilidade, mais difícil de adaptar após a instalação inicial, limitando expansões.

Está planejando sua infraestrutura de cabos? Confira as opções de leito aramado e encontre a solução ideal para o seu projeto! Visite nosso site e saiba mais

Como dimensionar e calcular o leito aramado corretamente?

O cálculo e dimensionamento do leito aramado são etapas cruciais para garantir a segurança e a funcionalidade do sistema, focando na taxa de ocupação dos cabos e na capacidade de carga da estrutura. Engenheiros da área recomendam seguir rigorosamente as normas técnicas para evitar sobrecargas e problemas futuros:

1. Definição do Perfil: Escolha as dimensões (largura x altura) do leito aramado, como 100x50 mm, com base na quantidade e tipo de cabos a serem instalados.
2. Cálculo da Área Total da Seção: Multiplique a largura pela altura do leito para obter sua área total. Exemplo: 100 mm * 50 mm = 5000 mm².
3. Determinação da Área de Ocupação Admissível: Normas como EIA/TIA 569A, ABNT NBR 16415 e NBR 5410 estabelecem limites. Recomenda-se uma ocupação máxima de 40% da área útil para projetos iniciais, reservando os 60% restantes para futuras expansões e ventilação adequada. Em nosso exemplo, 40% de 5000 mm² seria 2000 mm².
4. Cálculo da Área Total dos Cabos: Determine a área da seção transversal de cada cabo (considerando o diâmetro externo total do cabo isolado) e some todas as áreas.
5. Comparação e Dimensionamento: A área total ocupada pelos cabos (adicionando uma margem de 30% para futuras expansões, conforme sugerido por especialistas) não deve exceder a área de ocupação admissível. Se exceder, um leito maior ou leitos adicionais serão necessários.
6. Capacidade de Carga e Vãos: Considere a distância máxima entre os suportes (vão) e a carga que o leito pode suportar. Leitos com 60 mm de altura geralmente suportam vãos de 1,5 m; leitos de 100 mm podem atingir até 2 m, com atenção a uma possível redução de 20% na carga para vãos maiores. A inspeção visual trimestral é recomendada se a carga superar 100 kg/m.
7. Separação de Cabos: Em ambientes sensíveis, como salas de TI, pode ser indispensável separar cabos de potência de cabos de dados utilizando septos contínuos para evitar interferências.

Para auxiliar nesse processo, existem ferramentas online e cursos que detalham o dimensionamento conforme as normas vigentes, garantindo a precisão e segurança do projeto.

Quais são as especificações técnicas do leito aramado?

Os leitos aramados são produzidos com vergalhões robustos de 3/16” (para o tipo leve) ou ¼” (para o tipo pesado), garantindo resistência e durabilidade. Podem ser fabricados em aço carbono com diferentes acabamentos, como galvanização eletrolítica (para ambientes internos secos), galvanização a fogo (ideal para áreas externas ou levemente corrosivas) e pintura epóxi a pó (para proteção adicional). Para ambientes mais agressivos, como indústrias químicas ou zonas litorâneas, o aço inoxidável 304/316/316L é a opção recomendada. Existem variações em tipos (leve, semipesado, pesado, superpesado e naval) que atendem a diversas exigências de resistência mecânica e carga. O sistema é complementado por uma linha completa de acessórios, incluindo curvas (horizontais, verticais), junções, suportes e fixações, permitindo a adaptação a qualquer layout de projeto.

Quais normas técnicas o leito aramado deve seguir?

A conformidade do leito aramado com as normas técnicas é fundamental para a segurança e a eficiência das instalações. As principais normas que balizam a fabricação e aplicação desses sistemas incluem:

• ABNT NBR IEC 61537: Especifica os requisitos e ensaios para sistemas de eletrocalhas e leitos para cabos, garantindo a qualidade e desempenho.
• ABNT NBR 5410: Referente a instalações elétricas de baixa tensão, abrangendo aspectos importantes como o aterramento adequado do sistema de leitos.
• ANSI/TIA-569-D (e NBR 16415): Define as melhores práticas e limites para a ocupação de áreas em cabeamento estruturado, orientando o dimensionamento correto do leito.

Fabricantes e fornecedores de destaque no setor, como Elecon e Inove Indústria, frequentemente baseiam suas especificações e certificações (como ISO 9001) nessas normas, assegurando produtos de alta qualidade e confiabilidade.

Para que serve o leito aramado?

O leito aramado serve como um sistema de sustentação e organização para cabos de energia, dados, telefonia e fibra óptica em diversas instalações. Sua estrutura em grade permite a ventilação dos cabos, prevenindo o superaquecimento, e facilita a inspeção e manutenção.

Quais são as vantagens de usar leito aramado?

As principais vantagens incluem excelente ventilação para os cabos, facilidade e agilidade na instalação, simplificação da manutenção e inspeção visual, alta versatilidade e adaptação a diferentes ambientes, robustez e durabilidade, além de um bom custo-benefício e conformidade com normas técnicas.

Como calcular a quantidade de leito aramado?

O cálculo envolve definir o perfil do leito (largura x altura), calcular sua área total, determinar a área de ocupação admissível (geralmente 40% da área útil conforme normas), calcular a área total dos cabos a serem instalados e comparar essas áreas, sempre adicionando uma margem para futuras expansões e considerando a capacidade de carga e os vãos.
