Eletrodutos: Melhores Práticas de Instalação, Fixação e Dimensionamento Conforme NBR 5410

A instalação de eletrodutos exige um planejamento meticuloso e a rigorosa observância das normas técnicas para assegurar a segurança, eficiência e longevidade de qualquer sistema elétrico. Seguir as melhores práticas garante a proteção dos condutores, a prevenção de acidentes e a conformidade com regulamentações essenciais como a NBR 5410.

Como realizar a instalação de eletrodutos de forma segura?

A instalação eficaz dos eletrodutos é fundamental para a integridade da rede elétrica. Requer atenção ao planejamento, uso de materiais adequados e rigor no processo.

Quais etapas seguir para instalar eletrodutos?

1. Planejamento Detalhado: Elabore um plano que defina o trajeto dos eletrodutos, a localização dos pontos de saída dos cabos e a quantidade de fios, considerando futuras expansões.
2. Seleção de Materiais e Ferramentas: Escolha eletrodutos (PVC ou metálicos, conforme a aplicação), conectores, curvas, "tees", tampas, fita isolante, parafusos e buchas. As ferramentas básicas incluem furadeira, serra, alicate e chave de fenda.
3. Processo de Instalação:
   • Marque precisamente os locais de instalação.
   • Corte e prepare os eletrodutos com precisão.
   • Instale acessórios como curvas e luvas. Para emendas de eletrodutos de PVC rígido, use luvas ou conectores específicos: lixe as extremidades, aplique adesivo plástico de PVC na ponta do eletroduto e na conexão, unindo-as firmemente.
   • Monte os suportes para fixação.
   • Instale o sistema de eletrodutos, assegurando alinhamento.
   • Puxe os fios e cabos elétricos.
   • Finalize com caixas de passagem e conduletes.

Explore soluções robustas para sua infraestrutura elétrica. Descubra a linha completa de eletrodutos e acessórios de alta qualidade para sua instalação elétrica em nosso site.

Que dicas de segurança seguir ao instalar eletrodutos?

A segurança é primordial. Sempre utilize Equipamentos de Proteção Individual (EPIs), desligue a energia elétrica antes de iniciar, siga as normas de segurança, mantenha a área de trabalho organizada, use ferramentas adequadas e realize as conexões elétricas com máxima atenção. Após a conclusão, teste o sistema.

Quais normas são essenciais para a instalação de eletrodutos?

A instalação deve seguir rigorosamente as normas da ABNT, com destaque para a NBR 5410 (Instalações Elétricas de Baixa Tensão) e a NBR 15465 (Sistemas de eletrodutos plásticos para instalações elétricas de baixa tensão), que proíbem improvisos e exigem materiais não propagantes de chama.

Como fixar eletrodutos na parede de maneira eficaz?

A fixação correta dos eletrodutos é crucial para a estabilidade e a segurança da instalação, prevenindo danos e movimentações indesejadas.

• Utilize abraçadeiras e suportes específicos para eletrodutos rígidos de PVC.
• Marque os pontos de fixação com um espaçamento recomendado de 1 a 1,5 metros, garantindo estabilidade e alinhamento.
• Proceda fazendo furos nos pontos marcados, inserindo buchas e apertando os parafusos para prender as abraçadeiras ou suportes.

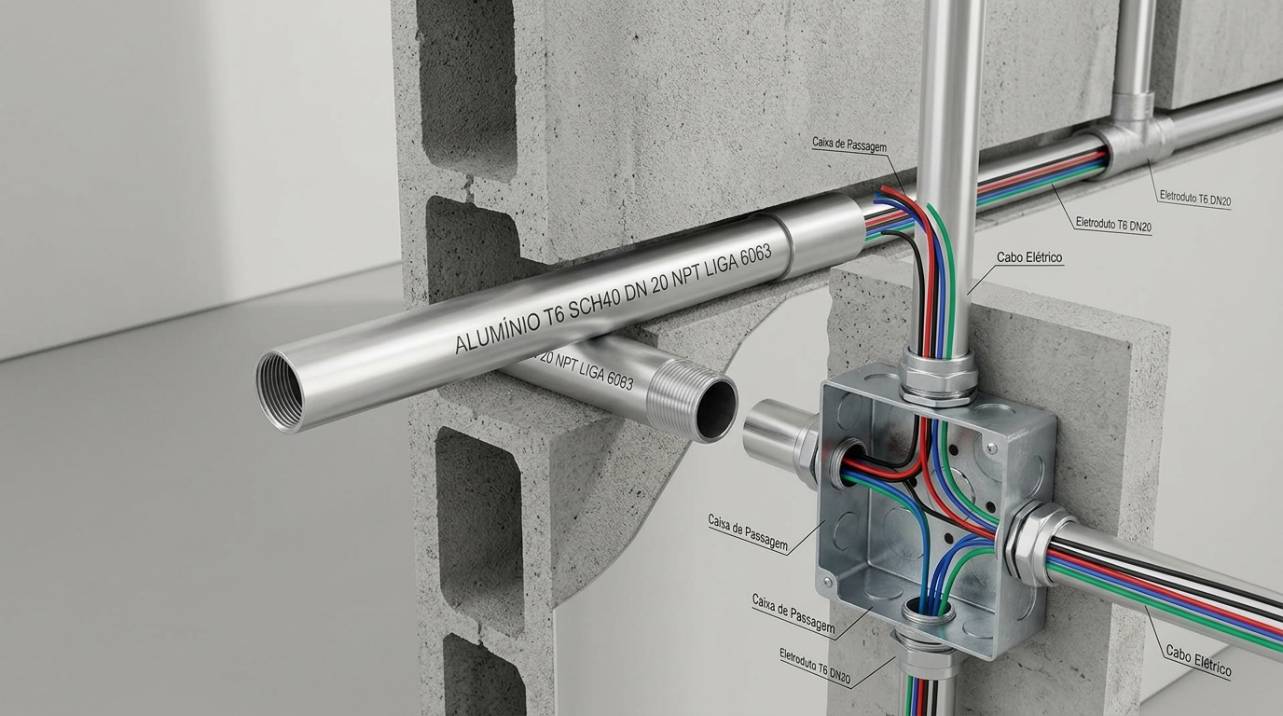

• Em instalações embutidas em alvenaria, aproveite as cavas dos blocos para minimizar a quebra da parede.

Como dimensionar eletrodutos para garantir a segurança elétrica?

O dimensionamento correto é um passo crítico para prevenir superaquecimentos, danos aos cabos e assegurar a longevidade do sistema elétrico. A norma NBR 5410 é a principal referência.

Qual a taxa de ocupação máxima permitida para eletrodutos?

A NBR 5410 estabelece limites para o preenchimento interno, visando a dissipação de calor e a facilidade de instalação/remoção de cabos:

• 1 condutor ou cabo: até 53% da área interna.
• 2 condutores ou cabos: até 31% da área interna.
• 3 ou mais condutores ou cabos: até 40% da área interna.

Quais os passos para o dimensionamento correto de eletrodutos?

1. Identificar Cabos: Determine a quantidade e a bitola (seção em mm²) de todos os condutores.
2. Calcular Área Total dos Cabos: Use a fórmula da área do círculo (A = πr²) para cada condutor (incluindo isolamento) e some as áreas.
3. Aplicar Limite de Ocupação: Baseado na soma das áreas e no número de condutores, aplique o percentual máximo da NBR 5410.
4. Determinar Diâmetro do Eletroduto: Consulte tabelas técnicas para encontrar o diâmetro nominal do eletroduto com área interna igual ou superior à área mínima calculada.
5. Diâmetro Mínimo: O diâmetro mínimo é de 20mm (3/4 de polegada), para facilitar a passagem e manutenções futuras.

Quais tipos de eletrodutos estão disponíveis no mercado e suas aplicações?

Especialistas em instalações elétricas ressaltam que a escolha do eletroduto adequado é vital para a funcionalidade e segurança do projeto. Existem diversas opções, cada uma com características específicas para diferentes ambientes e necessidades:

• Materiais:
  • Metálicos (aço galvanizado, alumínio, aço inoxidável): Alta resistência mecânica, proteção contra interferências eletromagnéticas, ideais para ambientes industriais e externos.
  • Isolantes (PVC): Leves, resistentes à corrosão, ótimos para ambientes úmidos e instalações embutidas, muitos são anti-chamas.
• Flexibilidade:
  • Rígidos: Alta resistência a impactos, perfeitos para instalações aparentes, lajes e concretos. Podem ser soldáveis ou roscáveis.
  • Flexíveis: Facilitam a instalação em locais de difícil acesso e com muitas curvas, comuns embutidos em paredes.
  • Curváveis: Deformam temporariamente e retornam à forma, adequados para linhas embutidas em residências e comércios.
• Proteção Adicional: Tipos específicos oferecem alta proteção contra líquidos e poeira (IP65/IP67), essenciais para ambientes industriais ou externos com rigorosas condições.
• Estilo Industrial: Eletrodutos metálicos aparentes são frequentemente integrados como elemento estético em designs de interiores modernos.

Para ilustrar as vantagens de se escolher produtos especializados, veja uma comparação:
