Guia Prático Elecon: Instalação e Ajuste de Barras Roscadas para Máxima Eficiência em Sistemas Elétricos e Hidráulicos
Barras roscadas são hastes metálicas com rosca contínua, elementos de fixação essenciais em instalações elétricas e hidráulicas. Oferecem versatilidade para a sustentação, união e ancoragem de componentes, garantindo a segurança e eficiência de sistemas prediais e industriais, com adaptabilidade para ajustes precisos.
Quais os tipos de barras roscadas e seus materiais ideais para instalações elétricas e hidráulicas?
A escolha do tipo e material da barra roscada é vital para a durabilidade e segurança em sistemas elétricos e hidráulicos. Geralmente, são fabricadas em aço carbono ou aço inoxidável, com acabamentos como a zincagem para proteção anticorrosiva. Para ambientes mais agressivos ou aplicações específicas, o aço inoxidável (304 ou 316) oferece maior resistência à corrosão, enquanto o aço carbono zincado é uma opção robusta e econômica para a maioria das instalações internas. Normas técnicas, como as da ABNT ou ASTM, fornecem diretrizes para a especificação, garantindo que o material suporte as cargas e condições ambientais.

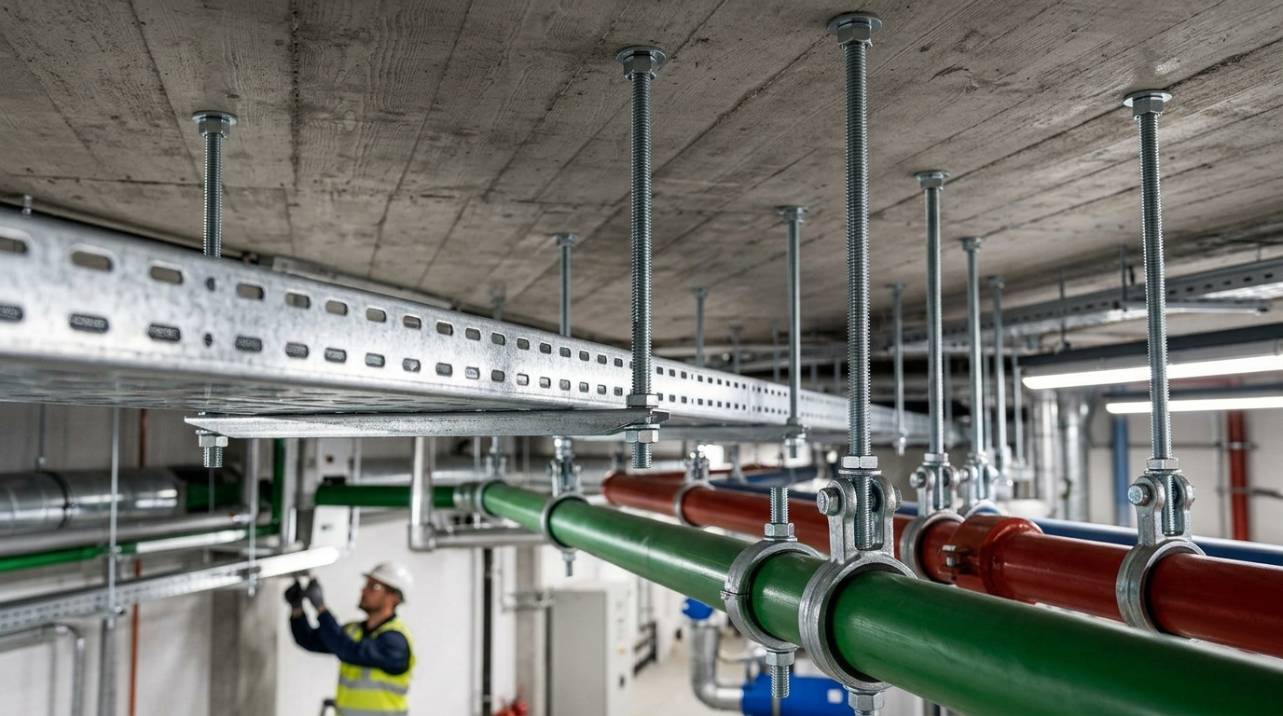

Como a barra roscada é aplicada em sistemas de suspensão de tubulações?
Em sistemas de suspensão de tubulações, as barras roscadas são componentes essenciais devido à sua versatilidade e resistência. Elas são amplamente utilizadas para:
- Sustentação de Cargas: As barras roscadas suportam tubulações, dutos de ar condicionado, eletrocalhas e luminárias, garantindo que esses elementos permaneçam firmemente no lugar.
- Fixação Ajustável: Permitem ajustes finos de altura através do rosqueamento, absorvendo tolerâncias de montagem e facilitando o nivelamento preciso das estruturas.
- Diversidade de Ambientes: São empregadas em instalações industriais, comerciais e de infraestrutura, incluindo sistemas hidráulicos e pneumáticos.
- Ancoragem: Podem ser usadas para ancoragem em concreto com o auxílio de chumbadores químicos ou mecânicos, o que é comum em instalações elétricas e hidráulicas.
Engenheiros de instalações recomendam a análise criteriosa do diâmetro e da classe de resistência da barra roscada, bem como o espaçamento adequado entre os pontos de sustentação, para evitar deformações ou falhas estruturais, especialmente em grandes vãos ou tubulações com fluidos pesados.
Maximize a segurança e eficiência de suas instalações: Descubra a linha completa de barras roscadas e acessórios de fixação para sistemas elétricos e hidráulicos em nossas soluções. Conte com suporte técnico especializado para cada etapa do seu projeto.
É possível cortar uma barra roscada para ajustar seu comprimento? Se sim, como?
Sim, é perfeitamente possível e comum cortar uma barra roscada para ajustar seu comprimento conforme a necessidade da instalação. Essa capacidade de personalização é uma das grandes vantagens da barra roscada, que permite adaptá-la a qualquer projeto e facilita ajustes precisos.
Para cortar uma barra roscada e manter a integridade da rosca para a instalação de porcas, siga estes passos:
- Proteção e Fixação: Prenda a barra roscada em uma morsa, utilizando pedaços de madeira ou proteções macias para evitar danos à rosca. É crucial que a barra esteja bem firme para evitar movimentos durante o corte.
- Posicionamento da Porca: Rosqueie uma porca no local onde será feito o corte. Esta porca atuará como guia para a serra e, mais importante, ajudará a refazer o passo da rosca após o corte, removendo quaisquer rebarbas que possam impedir a entrada da porca.
- Corte: Utilize uma serra para metais (arco de serra ou Starret) ou uma amoladora angular com disco de corte para metal, sempre com equipamentos de segurança adequados (EPIs). O corte deve ser feito o mais próximo possível da porca que foi colocada.
- Remoção de Rebarbas: Após o corte, a porca que foi posicionada serve para "limpar" a rosca. Ao desrosquear a porca, ela corrigirá as imperfeições e rebarbas criadas pelo corte, permitindo que novas porcas entrem facilmente. Para um acabamento ainda melhor, as rebarbas podem ser removidas com uma lima ou esmeril em um ângulo de 45 graus.
Quais acessórios são necessários para a instalação correta de uma barra roscada?
A instalação correta de uma barra roscada requer uma série de acessórios que garantem a segurança, estabilidade e durabilidade da fixação:
- Porcas e Arruelas: São fundamentais para a fixação robusta da barra roscada. É crucial utilizar porcas e arruelas compatíveis com o diâmetro e o tipo de rosca (métrica ou polegada) da barra para evitar comprometimento da fixação.
- Chave de Aperto: Essencial para garantir o aperto adequado das porcas. O uso de um torquímetro calibrado é recomendado para aplicar a força exata, seguindo as recomendações do fabricante e as normas técnicas.
- Furadeira: Necessária caso a aplicação exija perfuração em superfícies como concreto, madeira ou metal.
- Chumbadores ou Ancoragem Química: Para fixação em tetos, lajes ou outras estruturas de concreto, são utilizados chumbadores (mecânicos) ou ancoragem química (resina epóxi estrutural) para maior segurança e capacidade de carga.
- Equipamentos de Proteção Individual (EPIs): Essenciais para a segurança do instalador durante o processo, especialmente ao cortar ou manusear ferramentas elétricas.
- Lubrificante: Recomenda-se aplicar um pouco de lubrificante nas roscas antes de instalar a porca para facilitar o aperto e reduzir o atrito.
- Nível: Ajuda a garantir que a barra esteja alinhada corretamente com as peças que estão sendo fixadas, evitando tensões desnecessárias.
Especialistas da indústria enfatizam que a escolha e o uso correto dos acessórios, em conjunto com barras roscadas de qualidade, são tão importantes quanto a própria barra para o sucesso de uma instalação. A conformidade com as normas ABNT, DIN e ASTM é um indicador de confiabilidade para todos os componentes.
Por que escolher soluções especializadas para suas barras roscadas?
A escolha de um fornecedor especializado é crucial para garantir a qualidade e a segurança das instalações que utilizam barras roscadas. Soluções genéricas podem comprometer a integridade de sistemas complexos. Veja as diferenças:
| Critério | Soluções Especializadas | Métodos Comuns de Mercado |
|---|---|---|
| Qualidade do Material | Conformidade rigorosa com normas técnicas (ABNT, ASTM), garantia de durabilidade e desempenho sob carga. | Variação de qualidade, materiais de procedência incerta, risco de falhas prematuras e menor vida útil. |
| Suporte Técnico | Orientação especializada na escolha e dimensionamento, com assistência para aplicações complexas e normas. | Suporte limitado ou inexistente, deixando o cliente sem auxílio técnico adequado. |
| Compatibilidade e Acessórios | Ampla gama de acessórios e dimensões compatíveis, otimizando o sistema de fixação como um todo. | Dificuldade em encontrar acessórios compatíveis e padronizados, gerando improvisos e riscos. |
| Segurança e Desempenho | Alta capacidade de carga certificada, resistência superior à corrosão, reduzindo custos de manutenção. | Risco de sobrecarga, suscetibilidade à corrosão e necessidade de substituições frequentes. |
Como a barra roscada é aplicada em sistemas de suspensão de tubulações?
Em sistemas de suspensão de tubulações, as barras roscadas são usadas para suportar e ajustar a altura de tubulações, dutos de ar condicionado, eletrocalhas e luminárias. Sua rosca contínua permite o nivelamento preciso e a ancoragem segura em diversas estruturas, inclusive em concreto com chumbadores específicos, garantindo estabilidade e adaptabilidade em instalações industriais e prediais.
É possível cortar uma barra roscada para ajustar seu comprimento? Se sim, como?
Sim, é possível cortar uma barra roscada. Para isso, prenda a barra firmemente em uma morsa e rosqueie uma porca no local do corte. Utilize uma serra para metais ou amoladora angular com EPIs. Após o corte, desrosqueie a porca para limpar as rebarbas e restaurar a integridade da rosca, facilitando a fixação de novas porcas.
Quais acessórios são necessários para a instalação correta de uma barra roscada?
Para a instalação correta de uma barra roscada, são necessários acessórios como porcas e arruelas compatíveis, chaves de aperto (idealmente torquímetro), furadeira para preparação da superfície, chumbadores (mecânicos ou químicos) para ancoragem, EPIs para segurança, lubrificante para facilitar o rosqueamento e um nível para alinhamento. A escolha deve considerar o tipo de aplicação e carga.
