Eletrocalhas aramadas
Eletrocalha Aramada Elecon – Leveza, ventilação e montagem rápida
Organização de cabos de energia, dados e automação com desempenho certificado segundo IEC 61537.
O que é eletrocalha aramada?
Eletrocalha aramada é um bandejamento metálico composto por varões de aço eletrossoldados que sustenta, organiza e ventila cabos elétricos, de voz, imagem ou dados. A malha aberta reduz peso, dissipa calor e permite inspeção visual contínua.
Por que escolher eletrocalhas aramadas Elecon?
- Peso 30 % menor que calhas fechadas equivalentes.
- Ventilação natural → menor temperatura nos condutores.
- Cortes em obra para curvas e derivações sem peças especiais.
- Capacidade de carga até 110 kg/m (vão 1,5 m).
- Conectores de pressão Elecon = instalação 40 % mais rápida.

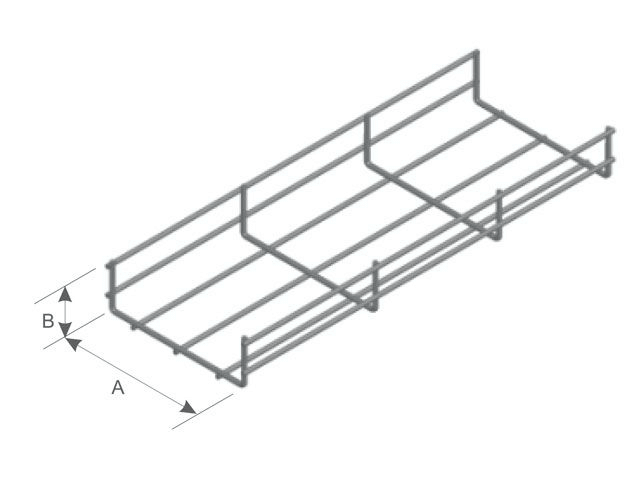

Dimensões padrão e carga recomendada*
| Largura × Altura (mm) | Carga máx. kg/m | Acabamentos |
|---|---|---|
| 50 × 35 | 55 | Galv. eletrolítico |
| 100 × 35 | 60 | Galv. eletrolítico |
| 300 × 65 | 110 | Galv. a fogo / Inox 304 |
| 600 × 105 | 90 | Galv. a fogo / Inox 316 |
*Valores para distância entre suportes de 1,5 m (ensaio IEC 61537).
Eletrocalha aramada × Leito aramado
- Eletrocalha aramada – mais leve; ideal para rotas aparentes e projetos com curvas improvisadas.
- Leito aramado – varões mais espessos; maior capacidade para feixes volumosos.
- Ambos atendem a NBR 5410 e IEC 61537; escolha depende de carga e estética.
Acabamentos disponíveis
• Galvanizado eletrolítico – interiores secos.
• Galvanizado a fogo ≥ 70 µm – exteriores ou leve corrosão.
• Aço inox 304/316 – indústrias químicas ou zonas litorâneas.
Normas atendidas
- ABNT NBR IEC 61537 – sistemas de suporte de cabos.
- ABNT NBR 5410 – instalações elétricas de baixa tensão.
- NR-10 – requisitos de aterramento e segurança.
Instalação passo a passo resumida
- Defina vãos ≤ 1,5 m e posicione suportes em CAD/BIM.
- Corte a eletrocalha no comprimento e rebarbe.
- Fixe suportes com chumbadores M10 (torque 45 N·m).
- Una trechos com conector de pressão Elecon.
- Interligue o aterramento a cada 3 m conforme NBR 5410.
Perguntas frequentes
Qual a diferença entre eletrocalha aramada e perfurada?
A aramada é mais leve e ventilada; a perfurada oferece proteção contra respingos e poeira.
A eletrocalha aramada suporta quantos quilos?
Até 110 kg/m para largura 300 mm em vão de 1,5 m.
É necessário usar tampa?
Somente se houver risco de queda de objetos ou exigência de blindagem eletromagnética.
Posso dobrar curvas em campo?
Sim, cortando dois ou três varões no ponto da curva e dobrando com raio ≥ 8 × Ø do cabo.
Qual manutenção é recomendada?
Inspeção visual semestral e reaperto dos suportes; limpeza com pano seco.
Solicite orçamento agora
WhatsApp: 11 94138-7010 | E-mail: comercial@elecon.com.br | Telefone: (11) 2066-4100
*A Elecon reserva-se o direito de alterar especificações sem aviso prévio.
