Condulete EX: Guia Completo para Instalações Elétricas em Áreas Classificadas

O Condulete EX é um componente essencial para instalações elétricas em ambientes com risco de explosão, como refinarias, indústrias químicas e farmacêuticas. Projetado para suportar atmosferas explosivas de gases ou poeiras combustíveis, este dispositivo garante a segurança e a integridade dos sistemas elétricos, prevenindo ignições e acidentes graves.

O que é um condulete à prova de explosão e onde ele é utilizado?

Um condulete à prova de explosão, ou Condulete EX, é um tipo de caixa de passagem para fiação elétrica projetada para evitar que qualquer faísca ou calor interno cause uma explosão em atmosferas externas inflamáveis. Esses conduletes são hermeticamente selados e construídos com materiais resistentes, capazes de confinar e resfriar uma explosão interna, impedindo sua propagação para o ambiente externo.

A utilização principal dos conduletes EX ocorre em áreas classificadas, onde a presença de gases inflamáveis, vapores, líquidos combustíveis, poeiras ou fibras pode criar um ambiente explosivo. Setores como:

• Refinarias de petróleo e gás
• Indústrias petroquímicas e químicas
• Armazéns de produtos químicos e combustíveis
• Mineração
• Fábricas de tintas e vernizes
• Silos de grãos (devido à poeira combustível)
• Plataformas de petróleo offshore

Nesses locais, a falha de um equipamento elétrico pode ter consequências catastróficas, tornando o uso de componentes como o Condulete EX uma exigência de segurança fundamental.

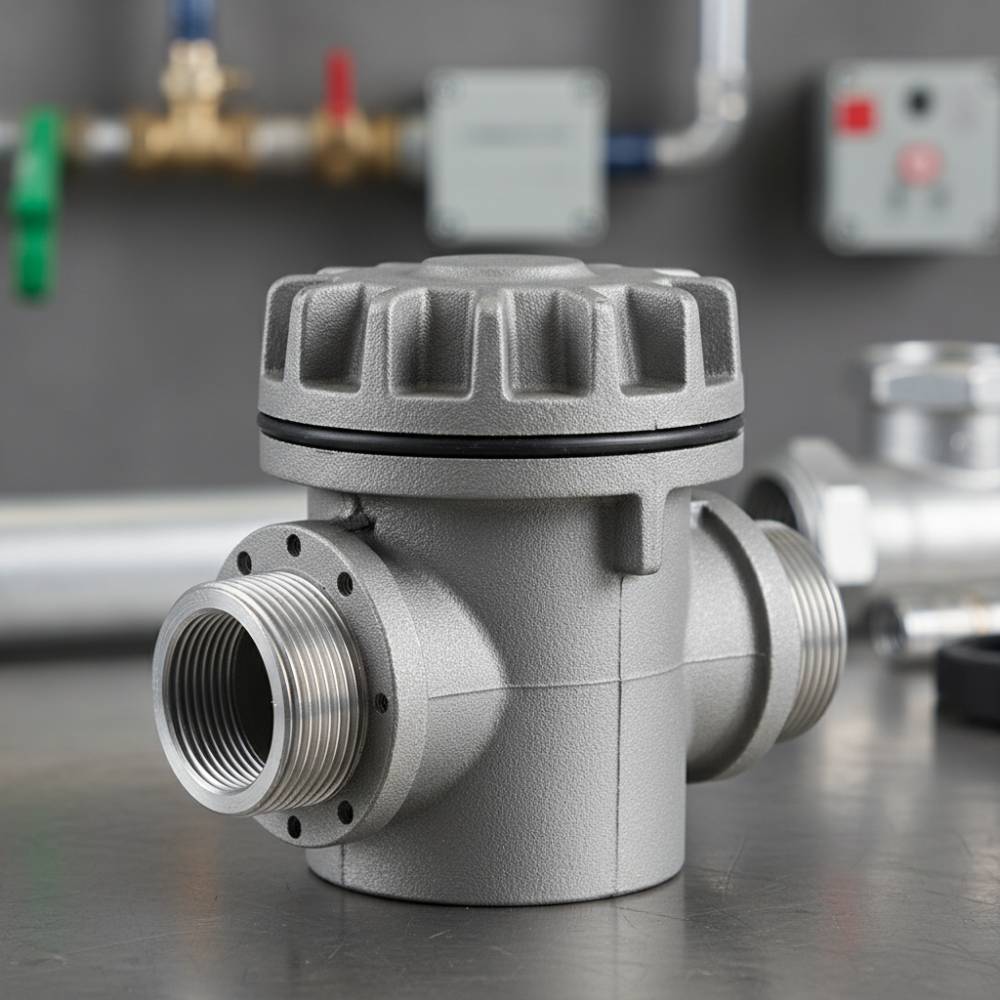

Quais as principais características e diferenciais dos conduletes EX?

Os conduletes EX são projetados com especificações técnicas rigorosas para garantir a máxima segurança. Diferenciam-se significativamente dos conduletes comuns pela sua robustez e capacidade de operar em condições extremas. Especialistas em segurança elétrica recomendam a escolha de produtos certificados que ofereçam as seguintes características:

• Proteção Específica: Possuem classificação Ex d (à prova de explosão para gases) e Ex tb (para poeiras combustíveis), sendo ideais para instalação em atmosferas explosivas.
• Material de Fabricação: Produzidos em liga de alumínio cooper-free, que confere alta resistência à corrosão, prolongando a vida útil do componente mesmo em ambientes agressivos.
• Acabamento Superior: Contam com pintura eletrostática a pó na cor cinza Munsell N6.5 Poliéster, que além de estético, adiciona uma camada extra de proteção.
• Grau de Proteção: Oferecem grau de proteção IP66/IP67, garantindo total resistência contra a entrada de poeira, jatos potentes de água e imersão temporária.
• Conexões Seguras: As entradas são rosqueadas, disponíveis em ½'' a 4” NPT ou BSP, permitindo uma conexão firme e hermética com os eletrodutos.
• Segurança na Fixação: A tampa é fixada ao corpo por parafusos de aço inox com cabeça sextavada, garantindo a integridade do conjunto em vibrações e impactos.

Descubra as soluções robustas e certificadas para proteção em atmosferas perigosas. Visite nosso site para conhecer o catálogo completo de Conduletes EX e outros materiais para instalações elétricas seguras.

Explore a linha completa de Conduletes EX para seu projeto

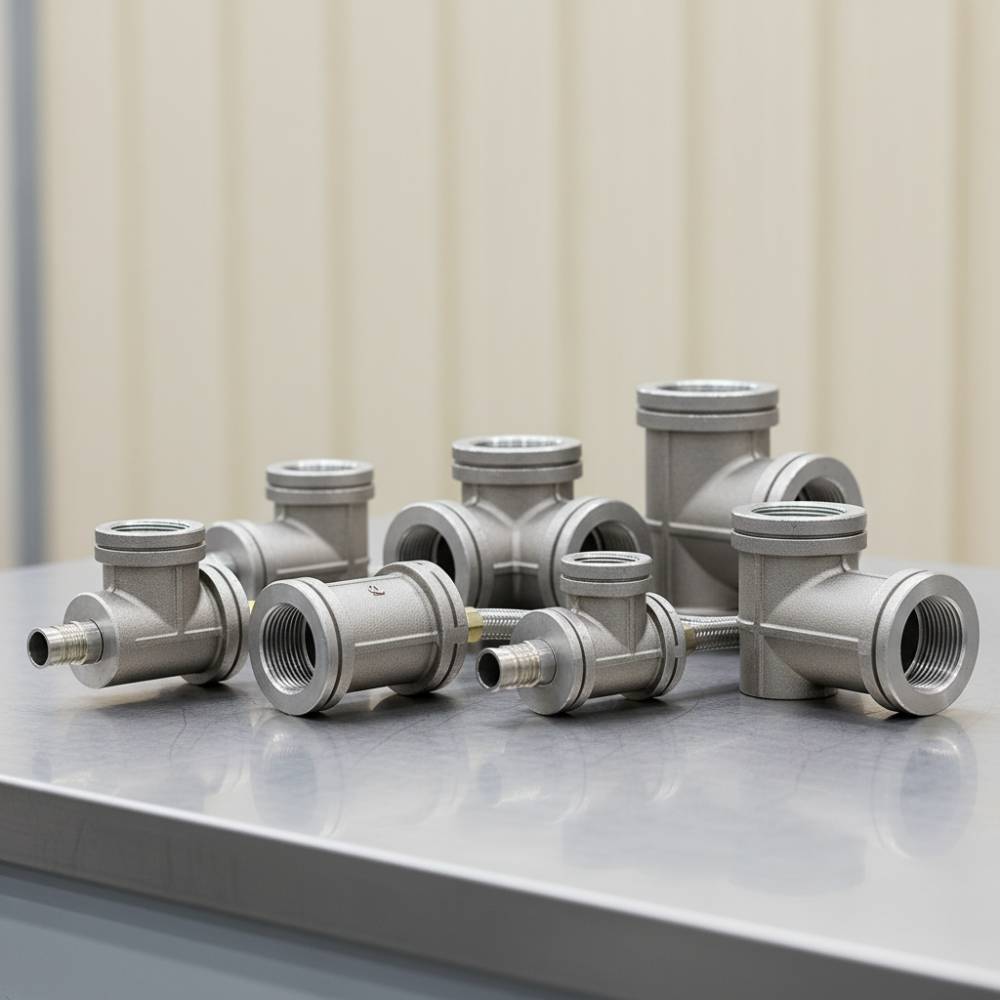

Quais modelos de conduletes EX estão disponíveis para diversas aplicações?

A linha de Conduletes EX oferece uma variedade de 8 modelos distintos, cada um projetado para atender a necessidades específicas de direcionamento e conexão de eletrodutos em instalações elétricas complexas:

• Modelo E: Passagem reta.
• Modelo C: Passagem em ângulo de 90 graus.
• Modelo LL: Curva em "L" para esquerda.
• Modelo LR: Curva em "L" para direita.
• Modelo LB: Curva em "L" para trás.
• Modelo T: Três saídas em forma de "T".
• Modelo TB: Três saídas, uma para trás.
• Modelo X: Quatro saídas em forma de "X".

Essa diversidade permite aos engenheiros e técnicos adaptar as instalações às exigências de layout e segurança de cada ambiente classificado.

Condulete EX vs. Conduletes Comuns: Uma Comparação Essencial

Para ilustrar a importância e os diferenciais do Condulete EX, veja uma comparação com os conduletes convencionais:

Quais normas técnicas os conduletes à prova de explosão devem seguir no Brasil?

A conformidade com as normas técnicas é crucial para a segurança e a legalidade das instalações elétricas em atmosferas explosivas. No Brasil, os conduletes EX devem seguir rigorosamente as diretrizes estabelecidas pela Associação Brasileira de Normas Técnicas (ABNT) e pelo Instituto Nacional de Metrologia, Qualidade e Tecnologia (INMETRO). As principais normas incluem:

• ABNT NBR IEC 60079-0: Requisitos gerais para equipamentos em atmosferas explosivas.
• ABNT NBR IEC 60079-1: Proteção de equipamentos por invólucro à prova de explosão "d".
• ABNT NBR IEC 60079-31: Proteção de equipamentos contra ignição de poeira por invólucro "tb".
• ABNT NBR IEC 60529: Graus de proteção providos por invólucros (Código IP).
• Portaria 179 do INMETRO: Estabelece os requisitos de avaliação da conformidade para equipamentos elétricos e eletrônicos para atmosferas explosivas.

A observância dessas normas é um indicador da qualidade e segurança do produto, garantindo que o Condulete EX oferece a proteção necessária para as vidas e o patrimônio em ambientes de alto risco. Engenheiros eletricistas e projetistas devem sempre verificar a certificação dos produtos utilizados.
