Guia Completo: Condulete EX - Aplicações, Instalação e Escolha
Um condulete EX é uma caixa de passagem à prova de explosão, essencial em ambientes com atmosferas explosivas. Projetado para conter explosões internas e impedir a propagação de chamas, ele garante a segurança em áreas classificadas. É utilizado para proteger, direcionar e derivar cabos elétricos em instalações industriais e comerciais.
O que é um Condulete EX?
Um condulete EX é um componente crucial em instalações elétricas em áreas com risco de explosão. Ele serve como ponto de passagem, derivação e conexão para condutores elétricos, garantindo que qualquer ignição interna seja contida, protegendo o ambiente externo de chamas e explosões. A certificação Ex d (à prova de explosão) é fundamental para sua aplicação em locais perigosos.
Como escolher o condulete EX adequado para cada aplicação?
A seleção do condulete EX ideal envolve considerar diversos fatores para garantir a segurança e a eficiência da instalação:
- Objetivo do projeto: Defina a função do condulete (passagem, curva, derivação).
- Ambiente: Avalie se o ambiente é interno, externo ou corrosivo.
- Tipo de atmosfera explosiva: Verifique a certificação para o grupo de gases ou poeiras presentes.
- Grau de proteção: Confirme o grau IP (ex: IP66) contra poeira e água.
- Normas: Assegure que atende às normas IEC 60079 e NBR 15749.
- Formato: Escolha o formato (E, C, LL, LR, LB, T, TB, X) conforme a necessidade.
- Material: Opte por liga de alumínio "cooper-free" ou ferro nodular resistente à corrosão.
- Dimensões e Rosca: Selecione o tamanho (bitola) e o tipo de rosca (NPT ou BSP) corretos.
Para encontrar o condulete EX ideal para seu projeto, confira o catálogo completo de conduletes EX da Elecon.
Quais são as aplicações de um condulete EX?
Os conduletes EX são indispensáveis em diversas áreas com risco de explosão:
- Instalações industriais, comerciais e residenciais.

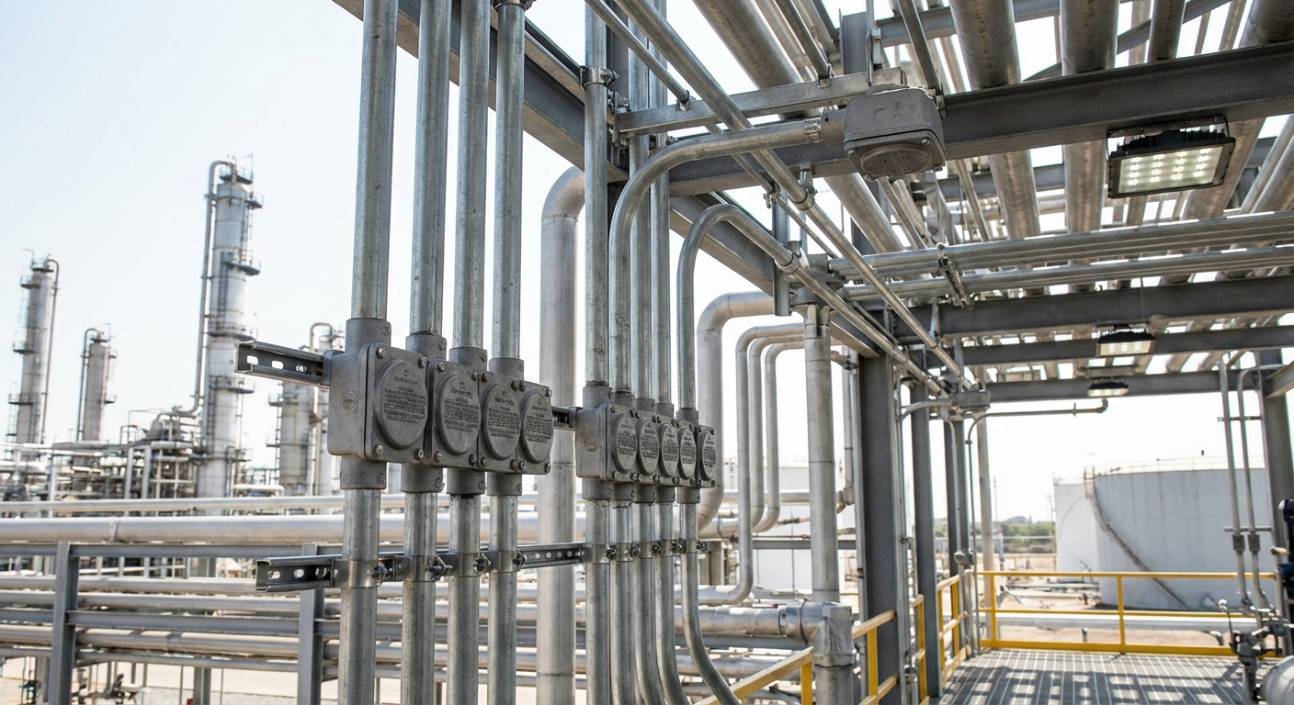

- Refinarias de petróleo e petroquímicas.
- Trabalhos com solventes e câmaras de pintura.
- Depósitos de inflamáveis.
- Indústrias farmacêuticas.
- Plataformas petrolíferas.
Suas principais funções são:
- Proteger e direcionar cabos elétricos e de telecomunicações.
- Organizar e proteger fios e cabos.
- Facilitar a derivação de condutores.
- Permitir a fixação de tomadas e interruptores.
- Permitir inspeção e manutenção.

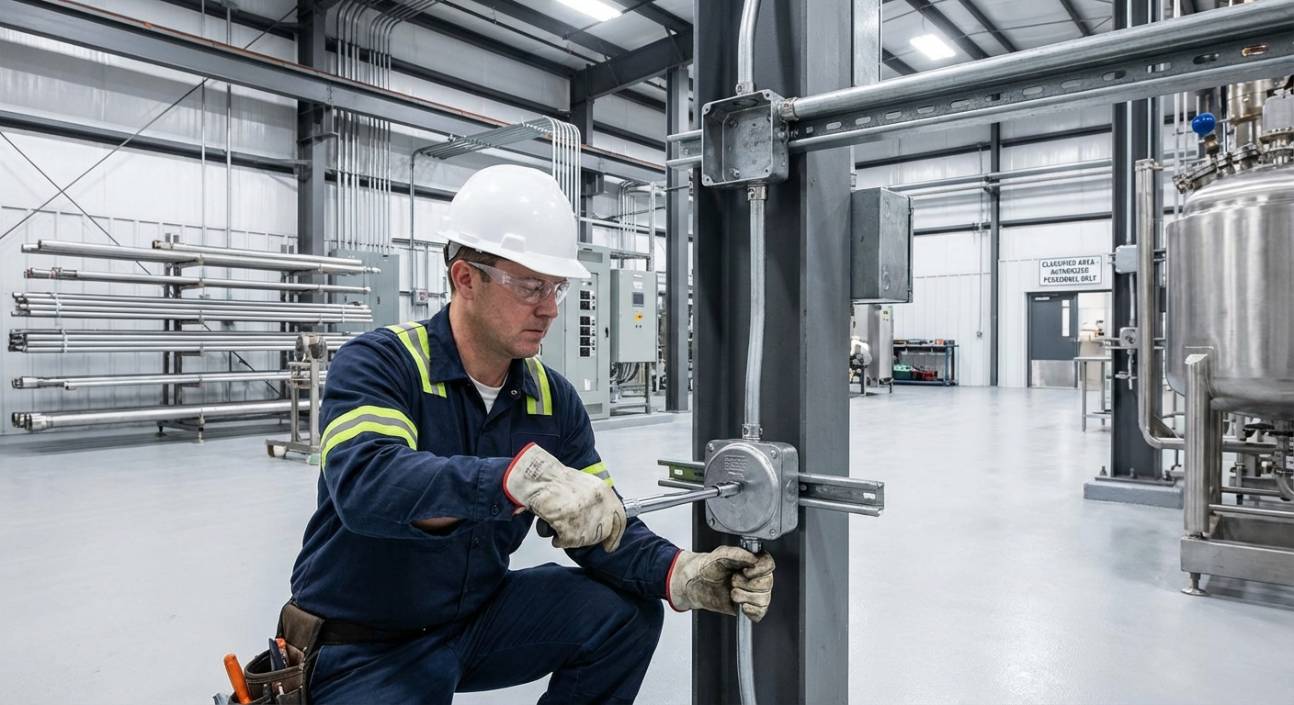

Como instalar um condulete EX corretamente?
A instalação correta é vital para a segurança. Siga estes passos:
- Preparação: Engraxar a rosca do eletroduto com pasta anticorrosiva.
- Rosqueamento: Rosquear o eletroduto até encostar e adicionar mais ¼ de volta (aproximadamente 50 N·m em rosca de 1″).
- Preenchimento (se necessário): Se o volume interno for superior a 105 cm³, preencher com "compound" antichama.
- Fechamento: Apertar a tampa até o contato metal-metal, garantindo a folga dentro do limite da junta-chama.
- Aterramento: Aterrar externamente através de bornes M6 de equipotencialização.
| Critério | Elecon | Outros |
|---|---|---|
| Material | Liga de alumínio "cooper-free" resistente à corrosão | Variados (podem ser menos resistentes) |
| Normas | Atende IEC 60079-1 e Portaria Inmetro 179 | Podem não atender |
| Suporte técnico | Oferece suporte técnico especializado | Pode ser limitado |
Como escolher o condulete EX adequado para cada aplicação?
A escolha depende do objetivo do projeto, ambiente (interno, externo, corrosivo), tipo de atmosfera explosiva, grau de proteção IP, normas técnicas (IEC 60079 e NBR 15749), formato, material (liga de alumínio
