Eletrocalha Aramada: Guia Completo para Instalações Elétricas Seguras e Eficientes
A Eletrocalha Aramada é um sistema de encaminhamento de cabos elétricos e de dados, composto por varões de aço eletrossoldados em formato de malha aberta. Ideal para instalações que exigem ventilação eficiente, leveza e flexibilidade, permite a inspeção visual contínua e adaptações rápidas em obra, otimizando o gerenciamento e manutenção da infraestrutura elétrica.
Por que optar pela Eletrocalha Aramada em projetos elétricos?
A escolha de um sistema de encaminhamento de cabos como a eletrocalha aramada oferece vantagens significativas em termos de eficiência e segurança. Engenheiros e projetistas valorizam sua capacidade de adaptação e a redução de custos operacionais.
- Ventilação Superior: Sua estrutura vazada permite a dissipação natural do calor gerado pelos condutores, mantendo a temperatura dos cabos mais baixa e prolongando sua vida útil, em conformidade com as diretrizes da ABNT NBR 5410.
- Peso Reduzido: Sendo até 30% mais leve que calhas fechadas equivalentes, diminui a carga sobre as estruturas e facilita o manuseio e a instalação.

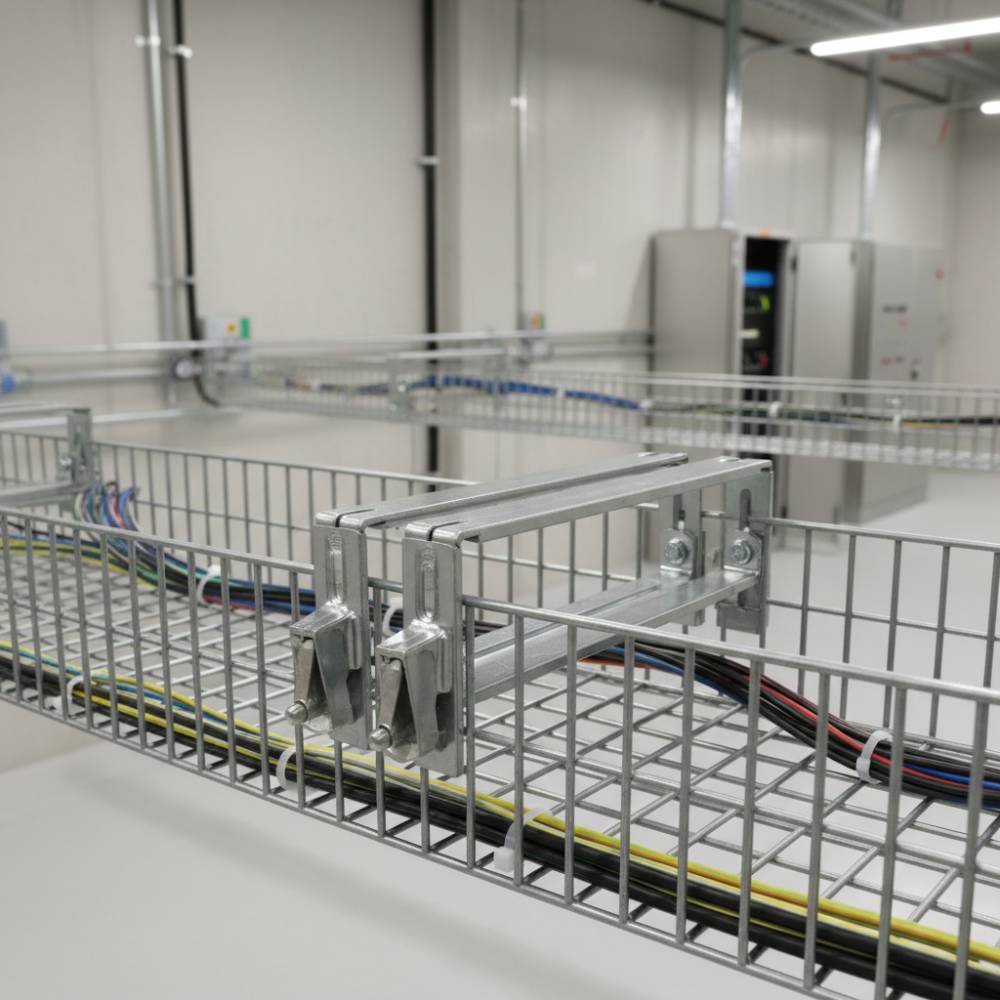

- Instalação Ágil e Flexível: Os conectores de pressão Elecon aceleram a montagem em até 40%. A facilidade de cortar e dobrar a calha em campo, sem peças especiais, otimiza o tempo e a logística do projeto.
- Inspeção e Manutenção Simplificadas: A visibilidade dos cabos permite inspeções rápidas e identificação precoce de problemas, além de facilitar a adição ou remoção de condutores.
- Durabilidade e Acabamentos: Disponível em diversos acabamentos como galvanizado eletrolítico, galvanizado a fogo (≥ 70 µm) e aço inox (304/316), adequando-se a variados ambientes, de secos a altamente corrosivos.
Descubra a linha completa de Eletrocalhas Aramadas Elecon e otimize seu projeto!
Quais são as especificações técnicas e materiais da Eletrocalha Aramada?
A qualidade do material e dos acabamentos é crucial para a longevidade e desempenho da eletrocalha aramada. A Elecon assegura que seus produtos atendam rigorosas normas técnicas e ofereçam soluções para as mais diversas aplicações, desde interiores até ambientes agressivos.
- Material Base: Varões de aço eletrossoldados, garantindo resistência e conformidade.
- Acabamentos Disponíveis:
- Galvanização Eletrolítica: Indicada para ambientes internos secos.
- Galvanização a Fogo (≥ 70 µm): Essencial para áreas externas ou com leve corrosão, seguindo padrões de durabilidade.
- Aço Inox 304/316: Para indústrias químicas, alimentícias ou zonas litorâneas, onde a resistência à corrosão é primordial.
- Normas Atendidas: Fabricadas em conformidade com a ABNT NBR IEC 61537, que especifica sistemas de suportes de cabos para instalações elétricas. Além disso, seguem as diretrizes da NR-10 para segurança em instalações elétricas.
Como a Eletrocalha Aramada otimiza o tempo de instalação?
A agilidade na instalação é um diferencial competitivo da eletrocalha aramada. A concepção do produto permite que cortes e dobras sejam realizados diretamente na obra, sem a necessidade de solicitar peças especiais sob medida. Isso minimiza atrasos e reduz custos com mão de obra e logística, conforme a prática recomendada em grandes projetos, inclusive diretrizes de raio de curvatura como as da Petrobras N-1997.
Quais as vantagens de flexibilidade em campo?

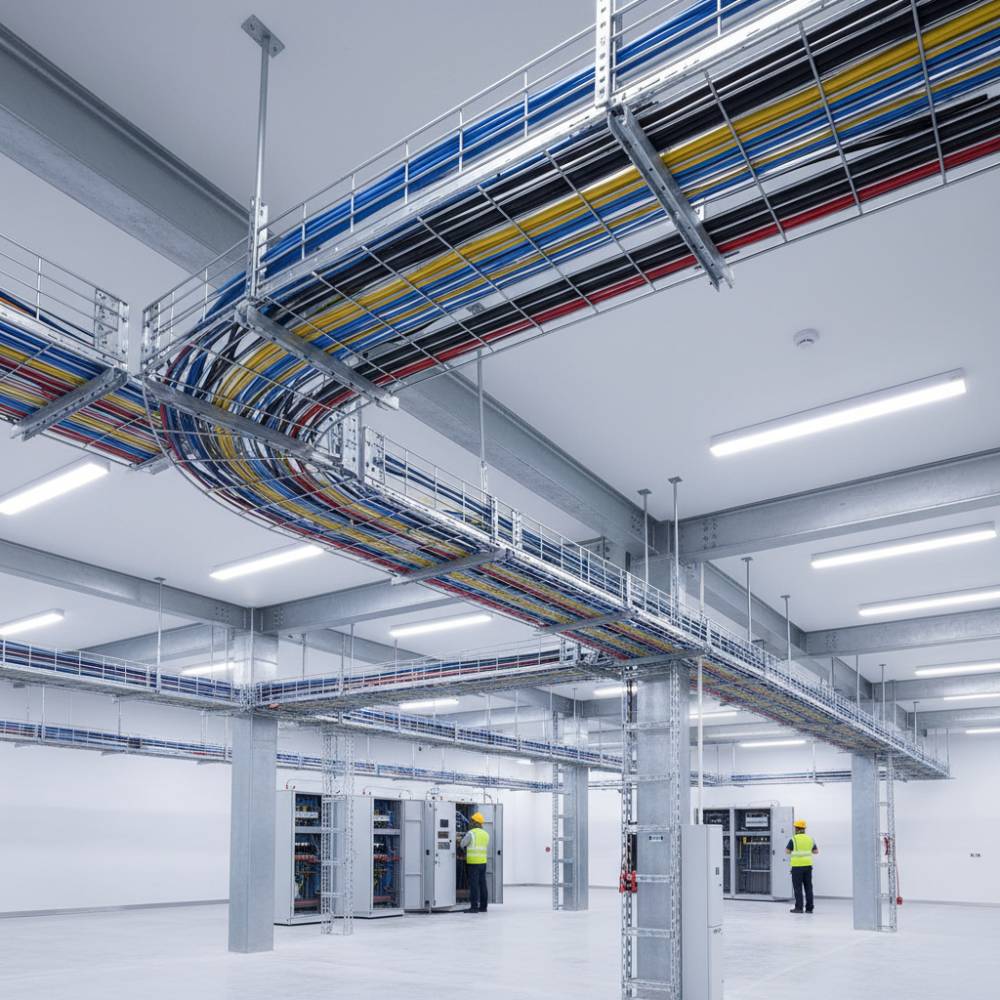

A maleabilidade do sistema aramado permite a criação de curvas, derivações e junções utilizando ferramentas básicas, adaptando-se a qualquer geometria do projeto. Essa capacidade de modelagem in loco é um benefício chave, contrastando com a rigidez de outros sistemas.
Eletrocalha Aramada vs. Outros Sistemas: Uma Análise Comparativa
Para auxiliar na decisão de qual sistema de encaminhamento de cabos é o mais adequado, apresentamos uma tabela comparativa:
| Critério | Eletrocalha Aramada (Elecon) | Eletrocalha Fechada/Perfurada |
|---|---|---|
| Ventilação | Excelente (malha aberta dissipa calor) | Limitada (superfície fechada/perfurações menores) |
| Peso | Leve (até 30% menos) | Mais pesada |
| Instalação | Muito rápida (até 40% mais, conectores de pressão) | Mais demorada (maior uso de parafusos e peças especiais) |
| Inspeção Visual | Contínua e facilitada | Dificultada (requer remoção de tampas) |
| Flexibilidade em Obra | Alta (cortes e dobras sem peças especiais) | Baixa (necessita de peças pré-fabricadas para curvas) |
| Custos de Manutenção | Menores (fácil acesso e limpeza) | Maiores (acesso restrito, acúmulo de poeira) |
Qual a diferença entre eletrocalha aramada e perfurada?
A principal diferença reside na estrutura e ventilação. A eletrocalha aramada possui uma estrutura em malha aberta, proporcionando excelente ventilação natural, dissipação de calor e fácil inspeção visual dos cabos. Já a eletrocalha perfurada, apesar de oferecer alguma ventilação através de furos, tem uma superfície predominantemente fechada, limitando a troca de calor e a visibilidade em comparação com a aramada.
A eletrocalha aramada suporta quantos quilos?
A capacidade de carga da eletrocalha aramada varia conforme suas dimensões e o vão de instalação. Modelos como a de 300 mm de largura e 65 mm de altura podem suportar até 110 kg/m em um vão de 1,5 m, conforme ensaios da norma IEC 61537, realizados por instituições como o IPT (relatório nº 858673 sob NEMA VE 1), assegurando robustez para diversas aplicações.
É necessário usar tampa em eletrocalha aramada?
Geralmente, não é necessário usar tampa em eletrocalha aramada, pois uma de suas vantagens é justamente a ventilação natural e a facilidade de inspeção. Tampas podem ser utilizadas em situações específicas, como para proteção adicional contra poeira excessiva, danos mecânicos ou por requisitos estéticos, mas não são um componente padrão ou obrigatório para o funcionamento do sistema.
