Leito Aramado: Solução Robusta para Organização e Condução de Cabos Elétricos

O Leito Aramado é um sistema de bandejamento metálico, construído com varões de aço eletrossoldados, projetado para suportar e organizar cabos elétricos em diversas instalações. Sua estrutura vazada promove ventilação eficiente, reduzindo o aquecimento dos cabos e facilitando a inspeção, ideal para ambientes industriais e prediais que demandam flexibilidade e segurança.

O que torna o Leito Aramado da Elecon uma escolha superior em instalações elétricas?

O Leito Aramado Elecon destaca-se no mercado por suas especificações técnicas avançadas e design inovador, oferecendo benefícios cruciais para a eficiência e segurança de projetos elétricos. Especialistas em engenharia elétrica ressaltam a importância de sistemas que unam durabilidade e adaptabilidade.

• Material e Construção Superior: Fabricados com varões de aço eletrossoldados, os leitos aramados garantem uma estrutura rígida, robustez e leveza, essenciais para a longevidade da instalação.
• Alta Capacidade de Carga: Projetados para suportar até 130 kg/m com um vão de 1,5 metros, proporcionando segurança e confiabilidade no suporte de grandes volumes de cabos.
• Ventilação Otimizada: A estrutura aberta em "grade" promove uma ventilação natural contínua, que resulta em menor elevação da temperatura dos cabos, protegendo a isolação e aumentando a vida útil dos condutores.

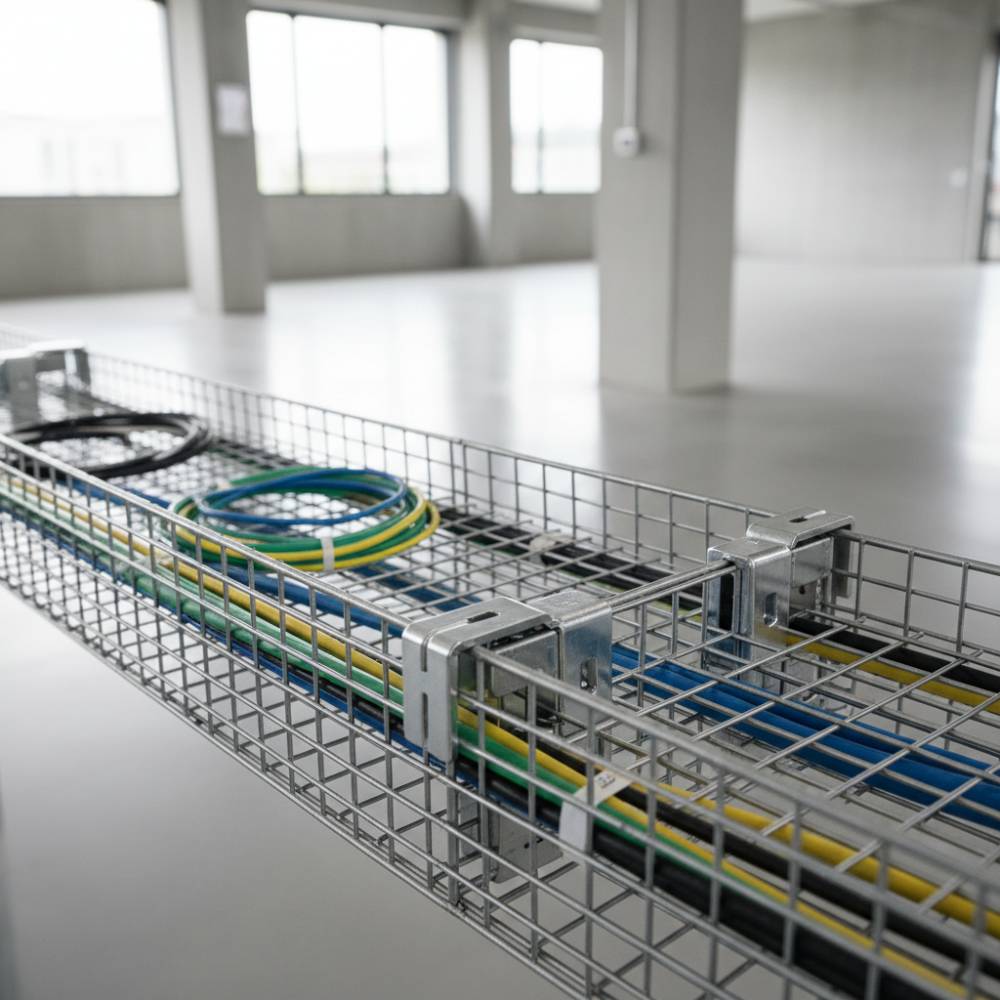

• Facilidade e Rapidez na Instalação: Permitem a criação de curvas de 45°/90° no próprio local da obra com cortes e dobras simples, dispensando o uso de acessórios especiais. A fixação com conectores de pressão Elecon elimina parafusos, tornando a montagem até 40% mais rápida.
• Versatilidade de Acabamentos: Disponíveis em galvanizado eletrolítico (para ambientes internos secos), galvanizado a fogo (para ambientes externos ou levemente corrosivos, com camada ≥ 70 µm conforme ASTM-A 153-73 / MB-25) e aço inox 304/316 (para áreas altamente corrosivas, como indústrias químicas, alimentícias e zonas litorâneas, classificadas como C5-M segundo ISO 12944-2).
• Conformidade Rigorosa com Normas: Atendem a importantes normas técnicas como ABNT NBR IEC 61537 (sistemas de leitos e eletrocalhas metálicas), ABNT NBR 5410 (instalações elétricas de baixa tensão, incluindo aterramento), NR-10 (segurança em eletricidade) e N-1997 da Petrobras (diretrizes de raio de curvatura).

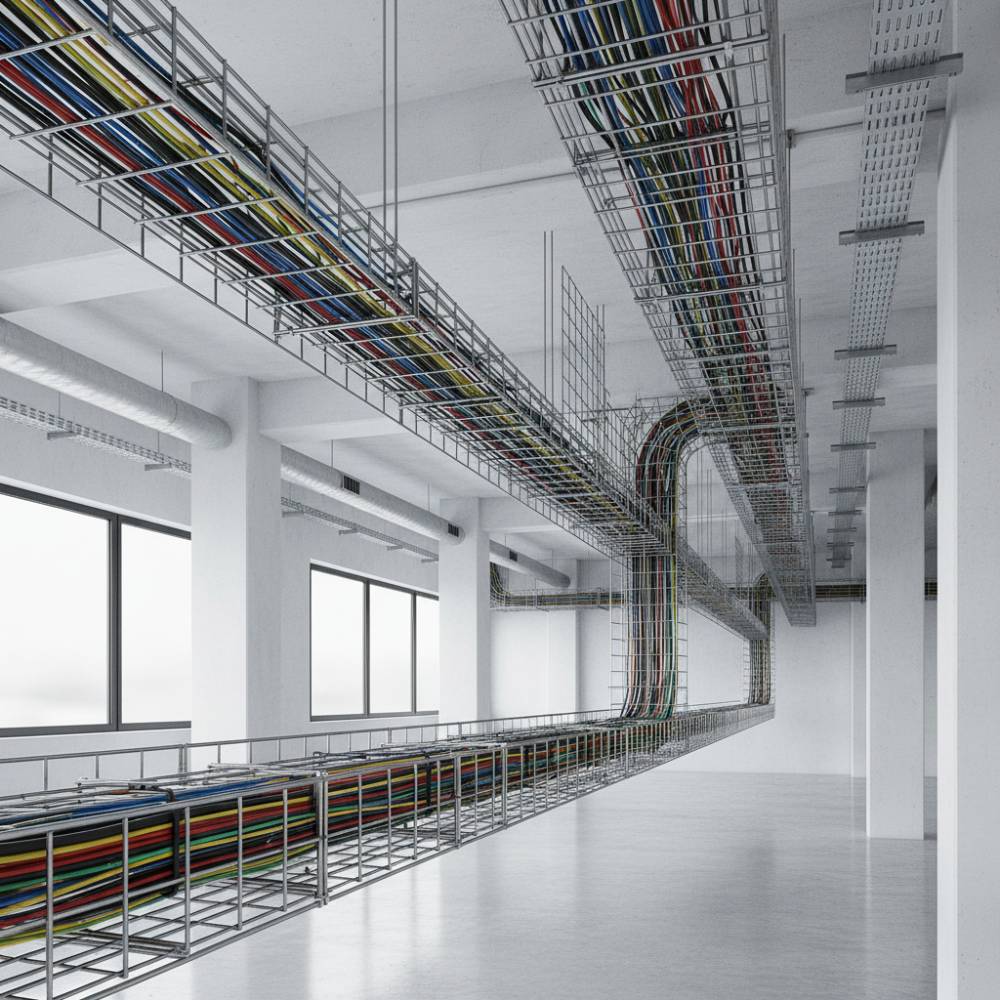

• Planejamento Avançado: A Elecon oferece modelos 3D BIM, facilitando o planejamento e a integração em projetos modernos.
• Rastreabilidade Garantida: A empresa assegura a rastreabilidade de lote e o certificado de matéria-prima, reforçando a qualidade e a procedência do produto.

Deseja conhecer as especificações completas e modelos disponíveis? Visite nosso catálogo de produtos para Leito Aramado e solicite um orçamento personalizado: Explore as soluções Elecon para instalações elétricas.

Para quais aplicações o leito aramado é indicado?

A versatilidade do leito aramado permite sua aplicação em uma ampla gama de setores, desde a indústria pesada até a infraestrutura de edifícios inteligentes. Engenheiros recomendam seu uso em ambientes que exigem alta adaptabilidade e acesso facilitado aos cabos.

• Indústrias Diversas: Ideal para indústrias químicas, alimentícias, automotivas e de manufatura, onde a organização e a inspeção rápida dos cabos são cruciais.
• Construção Civil: Utilizado em edifícios comerciais, residenciais e institucionais para sistemas de cabeamento estruturado, elétrica e dados.
• Data Centers: Proporciona excelente ventilação para cabos de dados e energia, prevenindo o superaquecimento e otimizando o desempenho dos equipamentos.
• Refinarias de Petróleo e Gás: Suas opções de acabamento resistente à corrosão o tornam adequado para ambientes agressivos e expostos a elementos químicos.
• Grandes Infraestruturas: Como metrôs, aeroportos e túneis, onde a segurança, a facilidade de manutenção e a conformidade com normas são imperativas.

Qual acabamento escolher para áreas muito corrosivas?

A escolha do acabamento para o leito aramado é um fator crítico que depende diretamente do nível de corrosividade do ambiente, conforme classificação da norma ISO 12944-2. Profissionais da área indicam uma análise minuciosa do local de instalação para garantir a longevidade do sistema.

• Galvanizado Eletrolítico: Recomendado para ambientes internos secos, onde não há exposição a umidade ou agentes corrosivos significativos. Conforme NBR 13057.
• Galvanizado a Fogo: Apropriado para ambientes externos ou levemente corrosivos. Este acabamento oferece uma camada protetora de zinco (≥ 70 µm) que confere excelente resistência à corrosão, em conformidade com ASTM-A 153-73 / MB-25. Também relevante a NBR 7008 e NBR 7013 para chapas pré-zincadas.
• Aço Inox 304/316: Indispensável para áreas altamente corrosivas, como indústrias químicas, alimentícias, laboratórios e zonas litorâneas. O aço inox 304 oferece boa resistência, enquanto o 316, com adição de molibdênio, proporciona resistência superior a cloretos e outros agentes químicos agressivos, sendo ideal para classificação C5-M.

Como calcular a capacidade de carga do Leito Aramado?

O cálculo da capacidade de carga do leito aramado é fundamental para a segurança e integridade da instalação, exigindo consideração do peso dos cabos e do vão de sustentação. A Elecon, em seus produtos, garante uma capacidade de até 130 kg/m para vãos de 1,5 metros, um dado que serve como referência robusta.

Para um dimensionamento preciso, engenheiros recomendam:

1. Determinar o Peso Total dos Cabos: Calcule o peso combinado de todos os cabos que serão instalados no trecho do leito.
2. Considerar o Vão de Sustentação: A distância entre os suportes influencia diretamente a capacidade de carga. Vãos maiores exigem maior resistência do leito.
3. Consultar Dados Técnicos do Fabricante: Sempre verifique as tabelas e especificações fornecidas pela Elecon para o modelo específico do leito aramado, que detalham as capacidades para diferentes vãos e configurações.
4. Aplicar Normas de Segurança: A instalação deve seguir as diretrizes da ABNT NBR 5410, que estabelece os requisitos mínimos para instalações elétricas de baixa tensão, garantindo que o sistema de sustentação seja adequado ao peso e às condições ambientais.

O uso de modelos 3D BIM da Elecon pode auxiliar significativamente no planejamento e na verificação da capacidade de carga em projetos complexos.

Quais normas técnicas os Leitos Aramados Elecon atendem para garantir a segurança?

A conformidade com as normas técnicas é um pilar da segurança e qualidade dos Leitos Aramados Elecon. A aderência a estas diretrizes, como apontam especialistas, garante que o produto atenda aos mais altos padrões de desempenho e proteção em instalações elétricas.

• ABNT NBR IEC 61537: Norma internacionalmente reconhecida para sistemas de leitos e eletrocalhas metálicas para gerenciamento de cabos, assegurando critérios de desempenho e segurança estrutural.
• ABNT NBR 5410: Fundamental para instalações elétricas de baixa tensão, incluindo os requisitos para o dimensionamento, proteção e, crucialmente, aterramento dos sistemas, garantindo a segurança contra choques elétricos e incêndios.
• NR-10: Norma Regulamentadora que estabelece as condições mínimas de segurança e saúde para trabalhadores que interagem com instalações elétricas, demandando que os componentes, como o leito aramado, contribuam para um ambiente de trabalho seguro.
• N-1997 (Petrobras): Esta norma interna da Petrobras oferece diretrizes específicas para o raio de curvatura dos cabos, o que é vital para evitar danos aos condutores e garantir o fluxo de corrente.
• Normas de Acabamento: Incluem ASTM-A 153-73 / MB-25 para galvanização a fogo, NBR 7008 e NBR 7013 para chapas pré-zincadas, e NBR 13057 para galvanização eletrolítica, assegurando a durabilidade e resistência à corrosão dos diferentes acabamentos.

O cumprimento dessas normas não só valida a qualidade do material, mas também facilita a homologação de projetos e a conformidade regulatória.

Comparativo: Leito Aramado Elecon vs. Eletrocalha Tradicional
