Eletrocalhas: Guia Completo para Seleção e Aplicação em Instalações Elétricas
Eletrocalhas são sistemas de bandejamento metálico utilizados para conduzir e organizar cabos elétricos em instalações prediais, comerciais e industriais. Elas garantem a proteção da fiação contra danos mecânicos e facilitam futuras manutenções e expansões, oferecendo uma solução robusta e versátil para infraestruturas complexas. Existem diferentes tipos para cada necessidade específica do projeto.
Quais os tipos de eletrocalhas e suas aplicações?
A escolha do tipo de eletrocalha depende diretamente do ambiente e da finalidade da instalação. Cada modelo oferece características distintas para otimizar a condução e a proteção dos cabos.

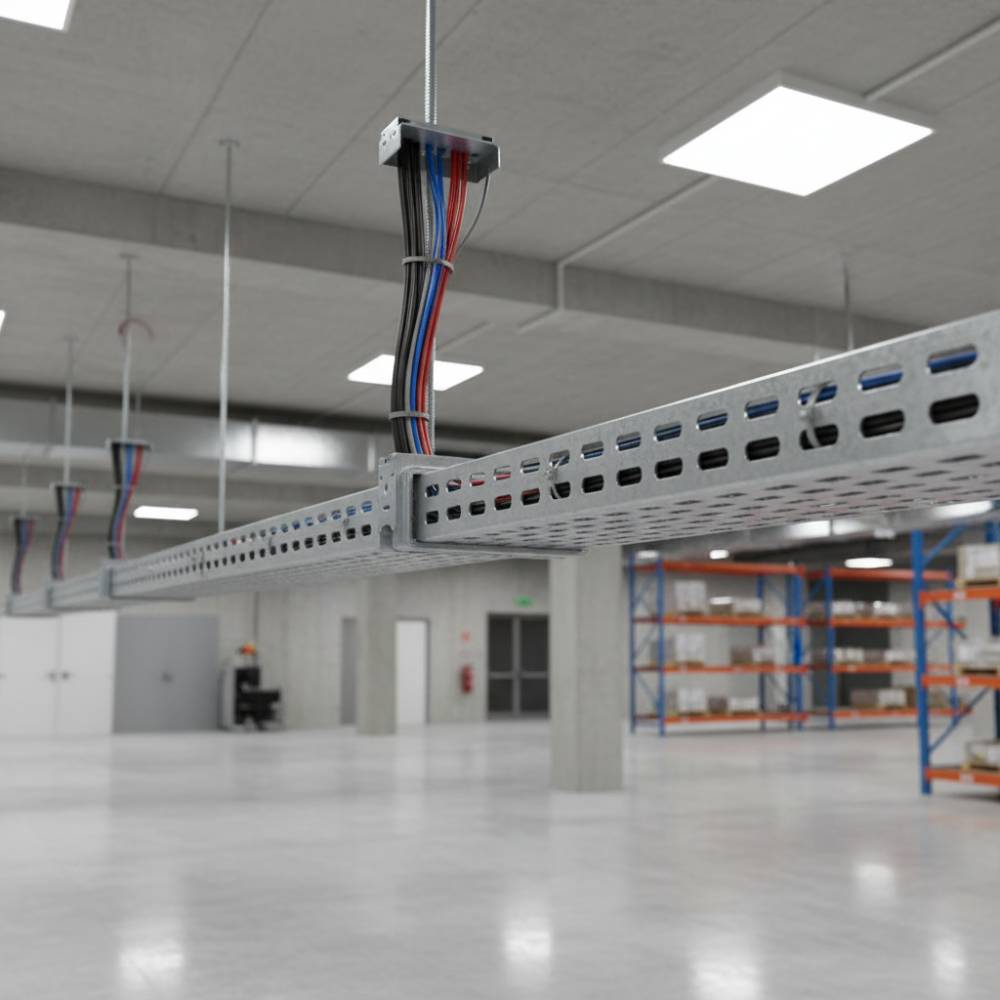

- Eletrocalha Perfurada: Ideal para ambientes que exigem ventilação para os cabos e fixação rápida. Suas perfurações de Ø 9 mm evitam o acúmulo de calor e facilitam o acesso. É amplamente utilizada em rotas internas aparentes, como em galpões industriais e centros logísticos.

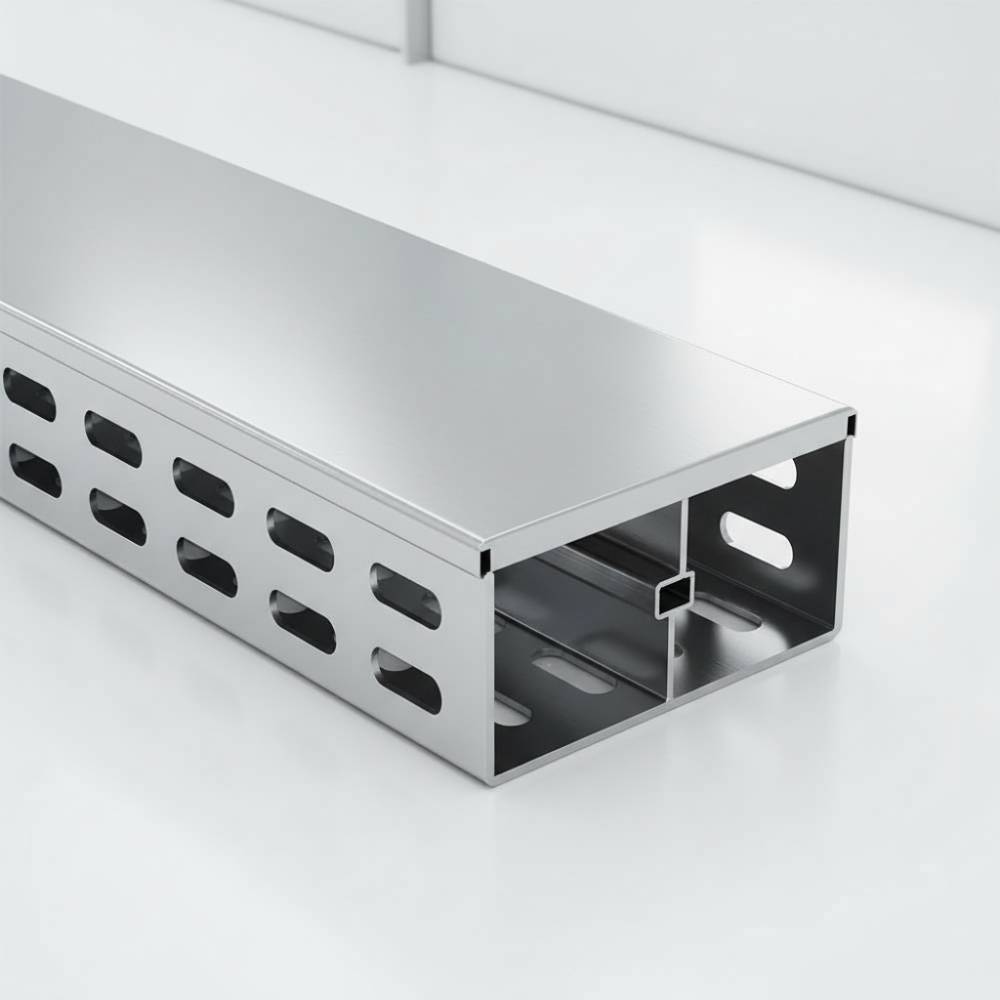

- Eletrocalha Lisa (Fechada): Projetada para proteger os cabos contra poeira, respingos e contato direto. Não possui furos e é frequentemente utilizada com tampa clicada, sendo recomendada para locais como fábricas de alimentos ou ambientes com alta presença de partículas sólidas.

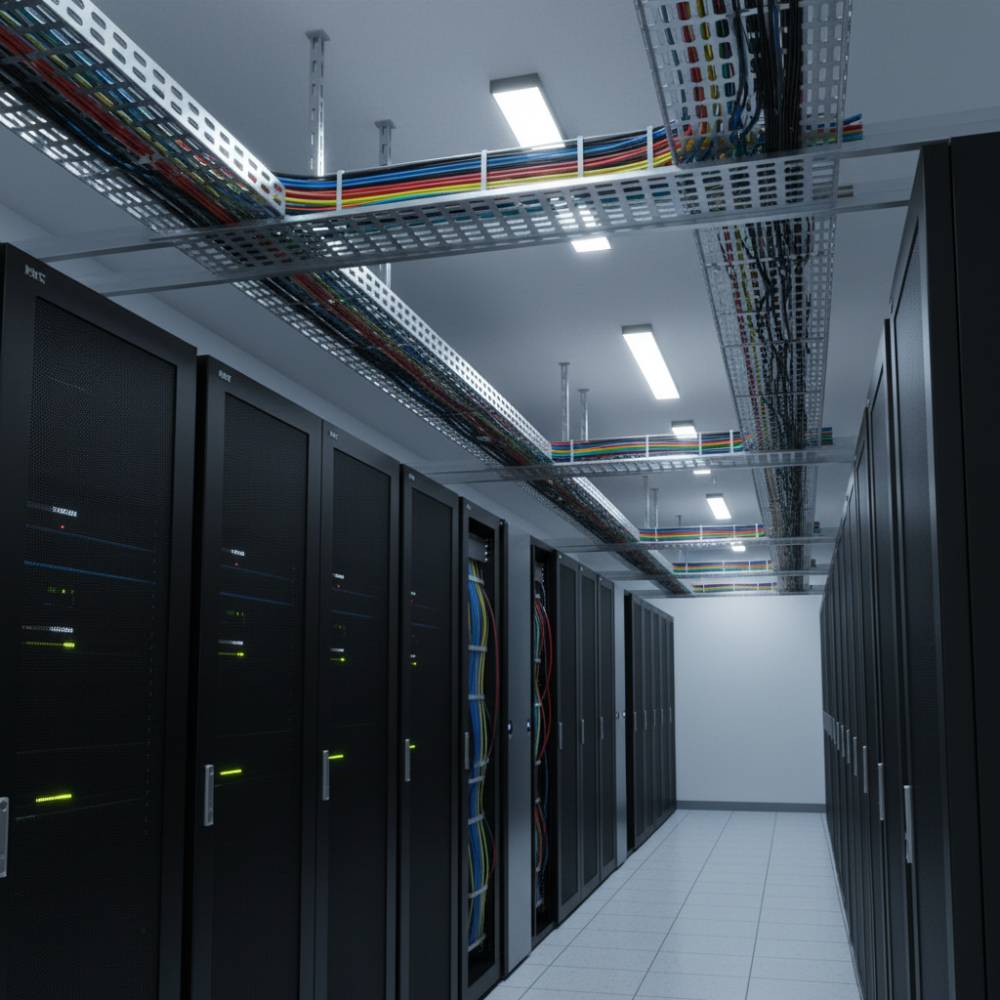

- Eletrocalha Aramada: Fabricada com malha de Ø 4 mm, é notavelmente mais leve e flexível, permitindo curvaturas no local da instalação sem a necessidade de acessórios específicos. É a escolha preferencial para data centers, shoppings e áreas que demandam inspeção rápida e facilidade de alterações.
Por que a conformidade com normas técnicas é crucial para eletrocalhas?
A segurança e a eficiência de qualquer instalação elétrica dependem intrinsecamente da aderência a normas técnicas rigorosas. No Brasil, as eletrocalhas devem seguir a ABNT NBR 5410 para instalações elétricas de baixa tensão e a NBR IEC 61537 para sistemas de bandejas e leitos de cabos. Além disso, o aterramento adequado, conforme a NR-10, é vital para prevenir acidentes. Engenheiros afirmam que a conformidade normativa não só garante a segurança, mas também a durabilidade e o desempenho otimizado da infraestrutura.
Encontre as Melhores Eletrocalhas para Seu Projeto!
Precisa de eletrocalhas que combinam qualidade, segurança e a mais alta conformidade técnica? Descubra a linha completa de soluções para sua instalação elétrica. Confira nosso catálogo completo e solicite um orçamento!
Quais os acabamentos e espessuras disponíveis para eletrocalhas?
A escolha do acabamento e da espessura da chapa para sua eletrocalha impacta diretamente na sua durabilidade e resistência ao ambiente. Entender essas variações é fundamental para um projeto bem-sucedido.
- Acabamentos:
- Pré-zincado: Custo-benefício ideal para ambientes internos secos.
- Galvanizado a Fogo (Imersão a Quente): Alta resistência à corrosão, indicado para áreas externas ou ambientes agressivos.
- Alumínio: Leveza e resistência à oxidação, comum em instalações que demandam menor peso.
- Inox (304 e 316): Máxima resistência à corrosão e agentes químicos, perfeita para indústrias alimentícias, farmacêuticas e químicas.
- Espessura da Chapa: Variam de 0,80 mm (chapa 22) a 2,65 mm (chapa 12), permitindo a adequação à capacidade de carga e resistência mecânica exigida pelo projeto. Especialistas recomendam consultar as tabelas de capacidade de carga para garantir a escolha correta.
Como os acessórios complementam o sistema de eletrocalhas?
Os acessórios são componentes essenciais para a montagem e funcionalidade do sistema de eletrocalhas, permitindo adaptar a rota dos cabos a qualquer configuração de ambiente. Eles garantem a continuidade, proteção e organização dentro da estrutura.
- Curvas Horizontais e Verticais: De 45° a 90°, para mudanças de direção.
- Cruzetas e “T” Horizontal: Para derivações e junções em múltiplos sentidos.
- Emendas: Retas, em “U” ou articuladas, para unir segmentos da eletrocalha.
- Tampas Clicadas e Clipes de Pressão: Para proteção e fechamento da eletrocalha lisa.
- Septos Divisores: Cruciais para separar circuitos distintos (dados, energia, voz) dentro da mesma eletrocalha, prevenindo interferências.
- Suportes: Tipos “L”, “Ω”, e tirantes M10, para fixação segura em diferentes estruturas.
Eletrocalhas vs. Eletrodutos: Qual a melhor escolha?
Comparar eletrocalhas com eletrodutos é fundamental para projetos de infraestrutura elétrica. Embora ambos conduzam cabos, suas aplicações e benefícios são distintos.
| Critério | Eletrocalhas | Eletrodutos |
|---|---|---|
| Capacidade | Alta, para múltiplos cabos e expansões futuras. | Limitada, para poucos cabos, difícil expansão. |
| Acesso para Manutenção | Fácil, com tampas removíveis. | Difícil, cabos “passados” por dentro. |
| Ventilação | Excelente (perfurações, aramadas). | Nula (condutor fechado). |
| Flexibilidade na Rota | Alta, com acessórios diversos e modelos aramados. | Baixa, exige curvas e caixas de passagem específicas. |
| Custo de Instalação | Geralmente menor para grandes volumes. | Pode ser maior devido à mão de obra para “passar” cabos. |
| Proteção Mecânica | Boa (metálica, dependendo da espessura). | Excelente (totalmente fechado). |
Quando escolher eletrocalha perfurada?
A eletrocalha perfurada é a escolha ideal quando há necessidade de ventilação para os cabos, prevenindo superaquecimento, e quando se busca facilidade na fixação dos cabos e em futuras manutenções. É muito comum em instalações aparentes de grandes galpões e centros de distribuição, onde a dissipação de calor é importante e a flexibilidade de acesso é valorizada.
A eletrocalha lisa precisa de tampa?
Sim, a eletrocalha lisa (fechada) é geralmente utilizada com tampa. A tampa complementa sua função principal de proteger os cabos contra poeira, sujeira, respingos e contato físico. Essa combinação é essencial em ambientes onde a higiene e a proteção rigorosa dos cabos são prioritárias, como em indústrias alimentícias, farmacêuticas ou locais com alta concentração de partículas.
Qual é a diferença entre eletrocalha e perfilado?
Embora ambos sirvam para suporte de cabos, a principal diferença reside na capacidade e na robustez. A eletrocalha é um sistema de bandejamento metálico, mais largo e com maior volume interno, projetado para conduzir múltiplos cabos em grande quantidade, oferecendo alta capacidade de carga e organização. O perfilado, por outro lado, é um sistema de calha menor e mais estreito, ideal para condução de um número limitado de cabos ou para instalações mais leves, como iluminação e circuitos auxiliares. As eletrocalhas são mais robustas e adequadas para infraestruturas elétricas complexas.
